PWM-Signale erfassen und ausgeben

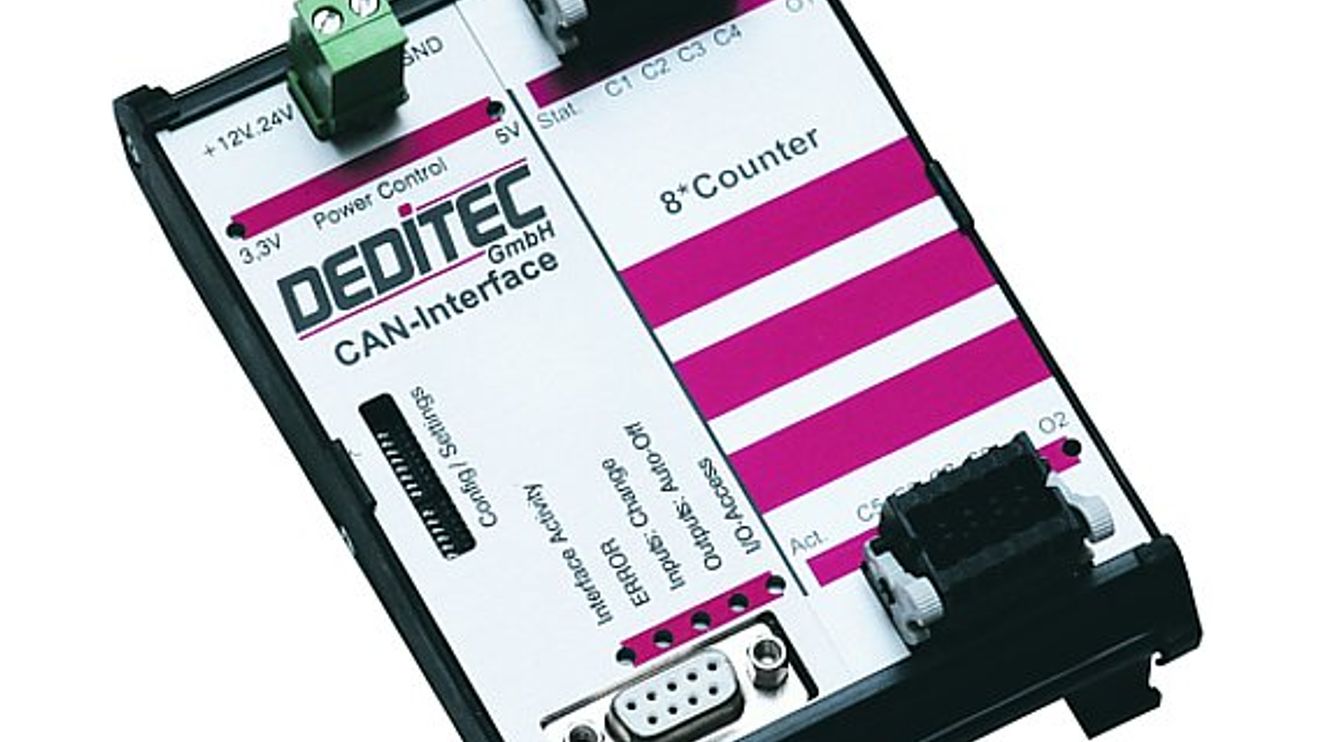

Das Zähler-Modul RO-CAN-CNT8 von Deditec besitzt acht Eingangszähler (48-Bit-Zähler) und zwei Ausgangszähler (32-Bit-Zähler). Zu den wesentlichen Features gehört die Auflösung des PWM-Verhältnisses (0,01 % bei 2 kHz, 0,1 % bei 20 kHz und 1 % bei 200 kHz) sowie der 48-Bit-Zähler pro Eingangskanal.
Das Modul ist mit vier verschiedenen Zählmodi ausgestattet. Der Zählmodus ist für jeden der Eingangskanäle separat einstellbar. So lassen sich Impulse zählen oder auch Abstandsmessungen, Anzahlmessungen und PWM-Messungen durchführen. Die Eingangskanäle sind standardmäßig auf 15 V bis 30 V Schaltspannung ausgelegt (umkonfigurierbar auf 5 V bis 12 V) und besitzen je einen 48-Bit-Zähler. Zudem lassen sich für jeden Eingangskanal ein eigener Zählmodus sowie Filter einstellen.
Die maximale Eingangsfrequenz der Eingänge liegt bei 20 MHz. Die zwei Ausgänge (32-Bit-Zähler) des Moduls haben eine maximale Ausgangsspannung von 5 V bei einer maximalen Ausgangsfrequenz von 5 MHz. Hierbei können Anzahl und Low/High-Zeiten des Impulses voreingestellt werden. Ebenso lassen sich PWM-Impulse mit den Frequenzen 1 kHz, 10 kHz und 100 kHz mit genauer Auflösung ausgeben. Alle Ein- beziehungsweise Ausgangskanäle sind untereinander galvanisch getrennt. Die maximale Auflösung der Eingangskanäle liegt bei 20 MHz, die der Ausgänge bei 5 MHz. Das Modul mit den Abmessungen 85 mm × 126 mm × 31 mm (L×B×H) besitzt zudem eine Hutschienenaufnahme.
