Sensor-Technik Wiedemann
Auf die Applikation skalierbar

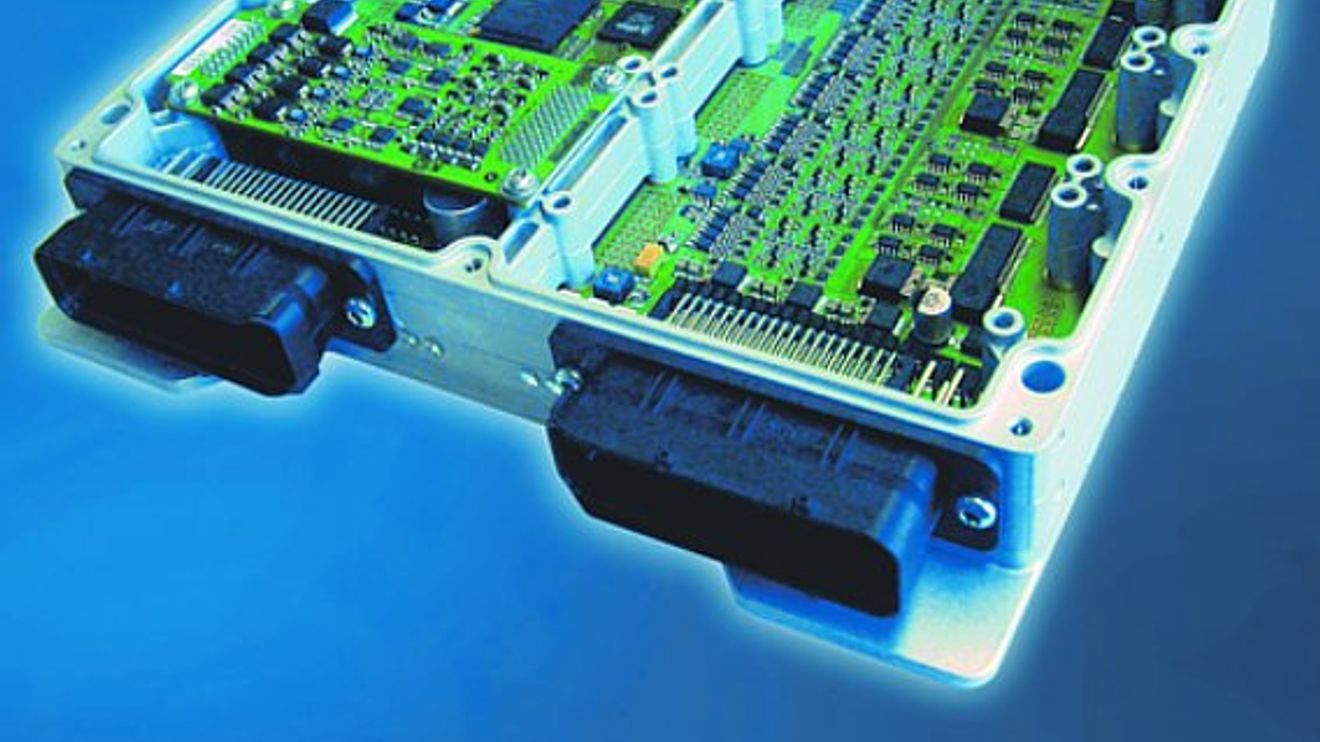

Insbesondere für den Einsatz in modernen mobilen Arbeitsmaschinen sowie für sicherheitsgerichtete Anwendungen nach SIL2 ist das frei programmierbare elektronische Steuergerät ESX-3XL von Sensor-Technik Wiedemann konzipiert. Ausgerüstet ist es mit 32 Bit Mikrocontroller (Tricore TC 1796, 150 MHz), 6 MByte Flash, 4 MByte RAM und 32 kByte Eeprom-Speicher.
Das Gerät ist flexibel auf die jeweilige Applikation skalierbar. Alle Ein- und Ausgänge der Grundausstattung sind per Software konfigurierbar. So sind etwa die 28 Multifunktionseingänge per Funktionsaufruf als Strom-/Spannungs-/Digital- oder Drehzahl-Eingang verwendbar. Die 24 Highside-Ausgänge sind mit Stromrücklesung und verlustarmem Freilaufzweig ausgestattet. Jeweils acht Ausgänge sind zu einer Gruppe zusammengefasst, die sich unabhängig voneinander über einen zweiten Abschaltweg deaktivieren lassen. Vier CAN-Schnittstellen, eine serielle Schnittstelle (RS 232, 115 kBit), drei programmierbare Festspannungsausgänge sowie vier zweifarbige LEDs und ein Signalgeber vervollständigen die Grundversion.
Alle Ein-/Ausgänge sind kurzschluss- und überlastfest; für die Versorgungspins ist eine Kabelbruch-/Überlast-Erkennung integriert. Sämtliche Analogsignale stehen als 12-Bit-Werte mit 2 kHz Abtastrate zur Verfügung. Für kundenspezifische Anpassungen sind sechs Steckplätze für Erweiterungsboards vorhanden, wobei sich auf jedem Steckplatz 14 Steckerpins des Gerätesteckers frei mit Funktionen belegen lassen. Erweiterungsboards gibt es derzeit beispielsweise für RS 232/RS 485, RTC, Datenspeicher, Inkremental-Eingänge, PVG/Digital/PWM-Ausgänge.
