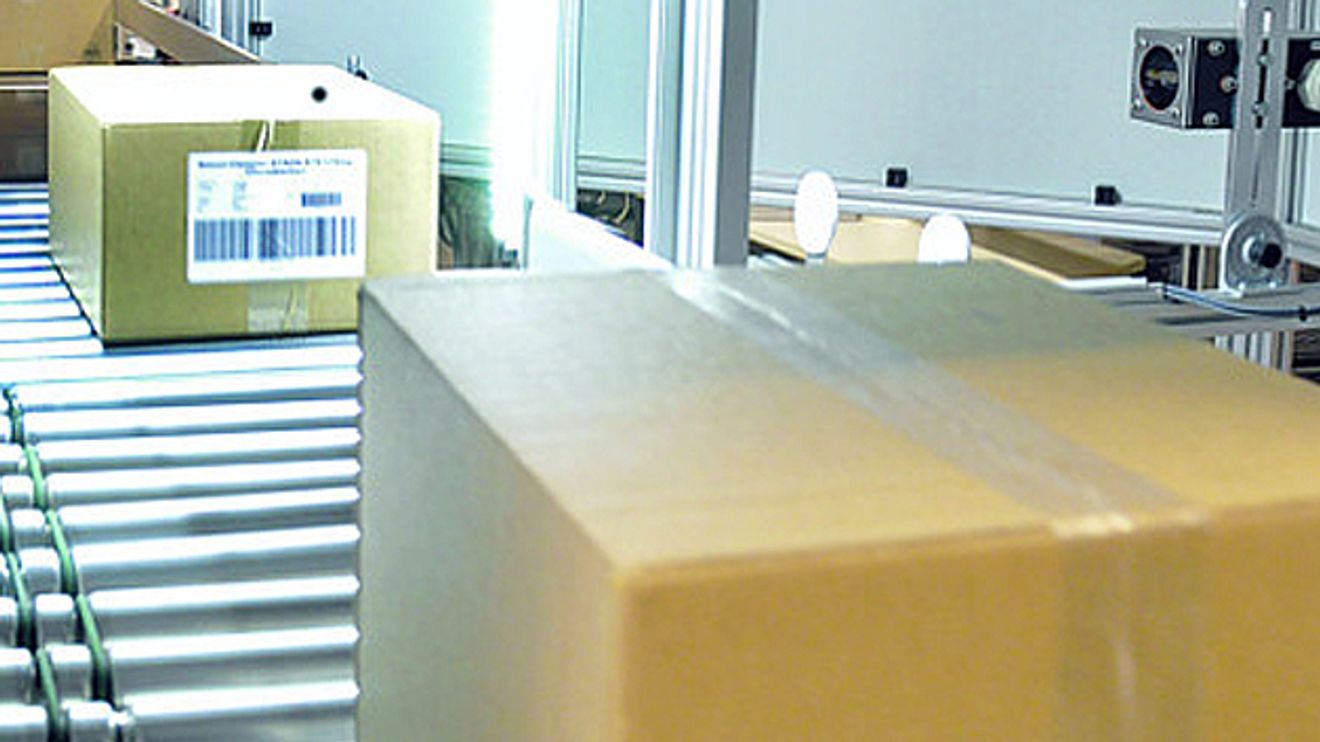

Als Inline-Lösung passt sich das Kameraportal in die Prozesse des Distributions- und Servicecenters ein.

© Cognex

Für Verbraucher völlig selbstverständlich: Die Apotheke hat die benötigten Medikamente entweder vorrätig oder bezieht sie innerhalb weniger Stunden aus dem Pharmagroßhandel. Vom technischen Aufwand dahinter ahnt der Kunde nichts. Für diesen Service hält beispielsweise Stada Arzneimittel über 4.100 Produkte wie Grippostad, Mobilat oder Paracetamol auf rund 6.000 m² Lagerfläche im Distributions- und Servicecenter in Florstadt zur Auslieferung bereit. Täglich verlassen bis zu eine Million Medikamentenpackungen in bis zu 11.000 Gebindekartons das Logistikzentrum. Damit alle Kartons das richtige Ziel erreichen, nutzt das Unternehmen ein von Weber Systemtechnik implementiertes Kameraportal, das Barcodes mit dem Vision-System „VisionPro“ von Cognex liest.

Der Arzneimittel-Versender arbeitet mit so genannten Kommissionierwellen. Dabei bewegt sich eine je nach Bestellvolumen variierende Anzahl von Gebindekartons über rund 2 km lange Förderbänder im Distributions- und Servicecenter. Dem jeweiligen Kundenauftrag zugeordnet wird das einzelne Gebinde durch die „Hochzeit“, die nach der Kommissionierung im Kameraportal stattfindet: Der Barcode der eingehenden Kartons wird gelesen und in SAP mit dem Kundenauftrag gekoppelt. Für den weiteren Prozessablauf bringt zudem ein Etikettiergerät den Auftragscode als zusätzliches Klebe-Etikett auf.

Das Kameraportal von Weber Systemtechnik prüft die Gebindekartons gleichzeitig von fünf Seiten und ...

© Cognex

Aber: Bei der Anlieferung können Etiketten fehlerhaft aufgebracht oder beschädigt sein, gänzlich fehlen oder ein mangelhaftes Druckbild aufweisen. Und genau hiermit hatten die seit 2008 von Stada eingesetzten laserbasierten Scanner zu kämpfen: Sie konnten bis zu 15 % der gesamten Gebindezahl nicht lesen, was zu einem zusätzlichen Aufwand an manueller Nachbearbeitung führte und den Wunsch nach einem Umstieg von Laser- auf Vision-Technologie hervorrief. Mit ihrer Hilfe ließ sich die Fehl-Lesequote auf unter 4 % senken.

Von allen Seiten geprüft

Im Kameraportal lesen fünf CCD-Kameras die Barcodes auf den eingehenden Paketen gleichzeitig aus fünf unterschiedlichen Positionen: Zwei Kameras inspizieren auf gleicher Ebene wie das Förderband die Längsseiten der Kartons, zwei weitere Kameras untersuchen in Laufrichtung die Vorder- und Rückseite mit 45° aus der Vertikalen, die fünfte Kamera blickt beinahe senkrecht auf die Oberseite. Mit diesem Rundum-blick und der räumlich gleichmäßigen Ausleuchtung erfasst das Kameraportal jedes Etikett sicher.
