Die Firmen der Antriebstechnikbranche stellen zur leichteren Einbindung ihrer Komponenten in die Steuerungswelt der Simatic- und dazu kompatiblen SPSen seit geraumer Zeit herstellerspezifische S7-Bausteine zur Verfügung. Dabei handelt es sich oft um einen, den Möglichkeiten des Antriebs angepassten beziehungsweise monolithischen Funktionsbaustein. Dieser stellt zwar eine optimierte, jedoch willkürliche Schnittstelle auf. Zudem ist dieser Funktionsbaustein meist auf ein Bussystem zugeschnitten – bei einer S7-CPU normalerweise Profibus-DP/Profinet oder auch – mittels Feldbus-Master-Baugruppen anderer Hersteller – Interbus und CANopen.

Da ein Wechsel des Antriebsherstellers für den S7-Programmierer somit gleichbedeutend mit einer kompletten Neuprogrammierung der Antriebsfunktionalität ist, hat sich die PLCopen zum Ziel gesetzt, den Engineering-Aufwand durch einheitliche Software-Schnittstellen zu reduzieren. Im Antriebsbereich wurden Standards definiert, mittels derer eine Zertifizierung von Antrieben und implementierten Schnittstellen möglich ist. Bei Verwendung von Bussystemen wie CANopen mit Antriebsschnittstellen (DS402-Antriebsprofil) ist zudem der Aufwand für die An­passung an ein konkretes Busprotokoll gering. Dieser Idee folgend, müssten die großen monolithischen Funktionsbausteine in Einzelfunktionsbausteine aufgeteilt werden, die flexibel und ohne großen Programmieraufwand den Einsatz verschiedener Antriebe ermöglichen.

Obwohl also der Weg der Integration von Antrieben in Anwendungen mit Bewegungsaufgaben vorgezeichnet erscheint, gilt es einige Hürden zu überwinden: Preisgünstige Versionen von Servo- und Schrittmotorantrieben lassen sich meist nicht direkt am Profinet in taktsynchroner Ausführung betreiben, so dass die modularen PLCopen-Bausteine der Siemens-Technologie-SPSen (zum Beispiel S7-300 CPU 315T oder 317T) nicht verwendbar sind. Vielmehr sind oft CANopen- oder Ethercat die Standard-Schnittstelle. Zwar bieten auch viele kostengünstige, zur Simatic-Welt kompatible Steuerungen als Feldbus zum Beispiel CANopen an, meist verfügen diese jedoch nicht über die Ressourcen für eine Bahngenerierung.

Diesem Umstand Rechnung tragend, haben der Steuerungsanbieter Insevis und die auf Motion-Conrol-Lösungen spezialisierte Firma Inmotec Automation jetzt eine erste Reihe modularer S7-Funktionsbausteine für CANopen entwickelt, die den S7-Anwendern eine neue Unabhängigkeit und Flexibilität bei der Wahl des Antriebskonzeptes ermöglichen. Mit anderen Worten: Die S7-Seite der Funktionsbausteine ist für die unterstützten Antriebe nahezu identisch. Für den S7-Programmierer vergrößert sich damit die Auswahl bei den verfügbaren intelligenten Antrieben im Low-cost-Bereich, ohne sich mit der für ihn ungewohnten CANopen-Problematik befassen zu müssen.

Alle Antriebsfunktionen auf der In­sevis-SPS kommunizieren dabei über asynchrone CANopen-PDOs nach DS301, so dass der Kommunikationsaufwand (Busauslastung) reduziert ist. Beim Antriebsprofil DS402 werden ausschließlich Betriebsarten verwendet, die keine äquidistante Übertragung von Sollwerten (R-PDOs) erfordern. Der so genannte „Interpolated mode“ wird daher nicht verwendet. T-PDOs mit kontinuierlichen Istwerten (Ist-Position, Ist-Geschwindigkeit) sind mit einer Sperrzeit parametriert. In diese Lösung integrierbar sind grundsätzlich alle Antriebe mit CAN­open-Schnittstelle, die den einfachen „Position mode“ unterstützen, welcher eine antriebseigene Bahngenerierung voraussetzt. Pro CANopen-Slave werden mindestens drei R-PDOs, zwei T-PDOs und ein SDO benötigt.

Wie bereits angesprochen, werden bei dem neuen Ansatz alle Antriebsfunk­tionen als einzelne Funktionsbausteine implementiert. „MC-Power“ ist zum Beispiel ein Funktionsbaustein, der zum Bestromen des Motors dient (weitere Funktionsbausteine: siehe Kasten). Kennzeichnend für alle MC-Bausteine ist, dass diese keine M-Merker, T-Zeiten oder Z-Zähler verwenden, sondern deren instanziierbare IEC-Varianten. Dem Anwendungsprogrammierer stehen somit weiterhin alle Systemressourcen zur Verfügung. Da sich die erstellten Bausteine nicht gegenseitig referenzieren und nur über die Achsreferenz kommunizieren, lassen sich Baustein-Adressen nach Bedarf verschieben.
Erstellt werden die Funktionsbausteine im Original mit SCL (Structured Control Language), einer Engineering-Option zu Step7 der Firma Siemens. Die Verwendung der Funktionsbausteine erfordert jedoch kein installiertes SCL-Paket auf dem Entwicklungsrechner des Anwenders. Um Diversitäten bei Antrieben abzufangen und Namenskonflikte mit bereits vorhandenen Bausteinen aus Bibliotheken zu vermeiden – zum Beispiel bei Technologie-Steuerungen von Siemens, erhalten die MC-Bausteine in Abhängigkeit vom jeweiligen Antriebstyp einen Postfix wie „_C3“ für die Compax-C3-Familie von Parker oder „_E2“ für Servo Drive EPOS2 von Maxon Motor.

Integration am Beispiel Parker-Antrieb

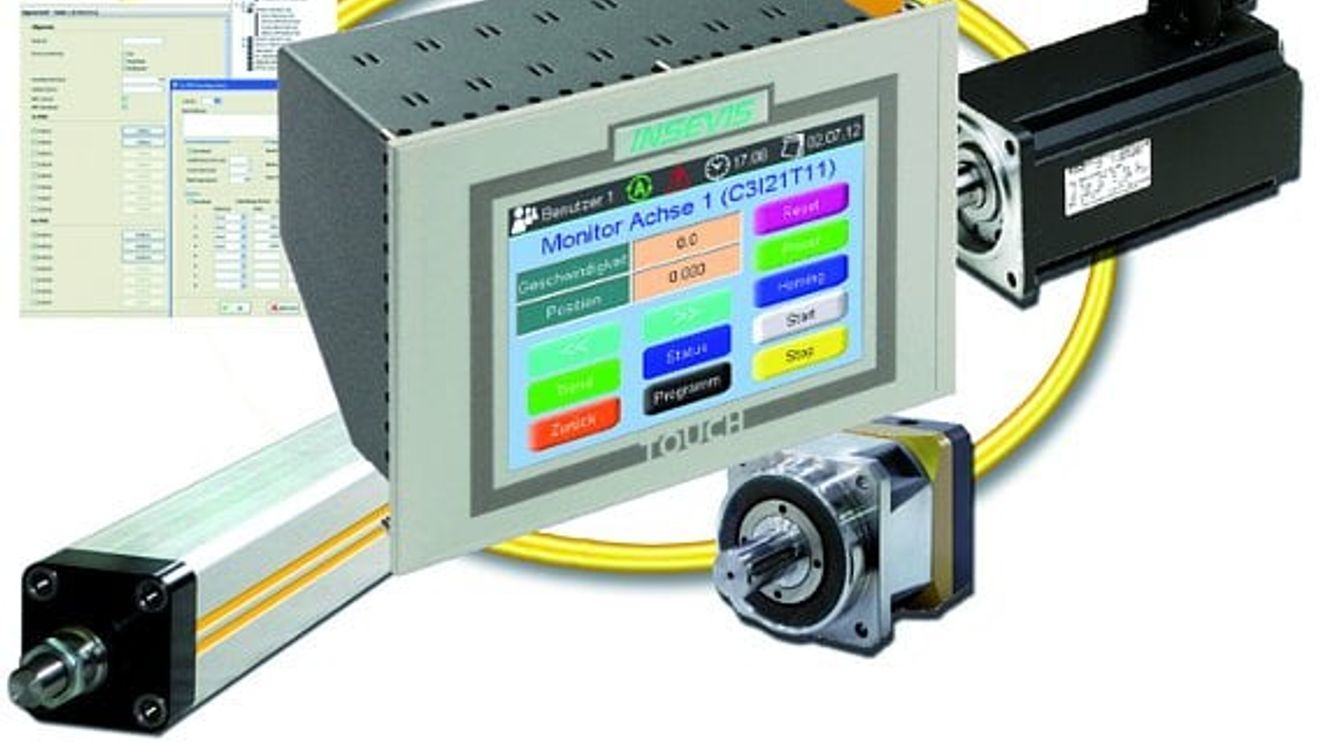

Folgende Ausführungen beschreiben die Verwendung der modularen Funktionsbausteine am Beispiel eines intelligenten Servoantriebs von Parker. Der Ansatz ist jedoch problemlos auf Antriebe andere Anbieter – zum Beispiel den erwähnten Servo Drive EPOS2 von Maxon – übertragbar. Die S7-Software ist an den PLCopen-Standard angelehnt und wurde für die S7-Panel-Steuerungen von Insevis erstellt. Diese haben bereits in der Grundausstattung die Schnittstellen Ethernet, Modbus-TCP und -RTU sowie CANopen an Bord und verfügen über ein integriertes TFT-Touchpanel mit Diagonalen von 3,5 bis 10,2 Zoll.

Im konkreten Beispiel kommt die Panel-SPS PC570V-DPM zum Einsatz. Diese ist befehlskompatibel zur S7-315-2PNDP und verfügt über ein 5,7-Zoll-Panel, welches dem TP177M von Siemens entspricht. Das nur 50 mm flache Gerät übernimmt S7-Programm, Ethernet-Kommunikation, Profibus-DP Master und Visualisierung. Über die integrierte CANopen-Schnittstelle wird konkret ein Compax C3I21T11 (Positionierantrieb für 1 bis 4 Achsen) angesteuert.

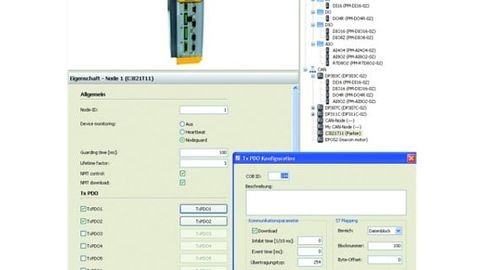

Eindeutige Zuweisung von CAN-Einstellungen in die S7-Welt mit der Freeware ConfigStage.

© Insevis

Der C3-Antrieb ist zunächst entsprechend den Erfordernissen von Hardware und Anwendung zu projektieren. Wichtig für die CANopen-Kommunikation ist, dass der C3-Slave mit bis zu vier PDOs in jede Richtung konfigurierbar ist und SDOs unterstützt. Im C3-Wizard für CAN werden die dynamische PDO-Belegung durch den CANopen-Master und die Fehlerreaktion bei Busausfall sowie die Baudrate festgelegt, am C3-Gerät selbst ist nur die Node-ID einzustellen.

Die Konfiguration des CANopen-Masters und der CANopen-Slaves erfolgt mit dem kostenlosen S7-Konfigurationstool „ConfigStage“. Zudem wird die Verbindung von SPS-Daten – zum Beispiel Datenbaustein und Offset im Datenbaustein – zu den CANopen-Daten (R-PDOs, T-PDOs) projektiert. Ein CANopen-Slave lässt sich als Typ in der CANopen-Slave-Bibliothek der ConfigStage hinterlegen, um typgleiche Geräte einfach über Drag&Drop einzufügen. Neben der PDO-Belegung kann im Bibliothekseintrag eine Grafik des CANopen-Slaves abgelegt werden. Für den C3-Antrieb erfolgt die Eintragung einer Nodeguarding-Zeit, über die der CANopen-Master die Integrität des CANopen-Slaves erkennen kann. Zusätzlich wird festgelegt, wie viele PDOs in jeder Richtung nötig sind.

Das Mapping der vorbelegten CAN-PDOs ist in der Konfigurationssoftware einfach auf grafischem Weg möglich. Hier werden die Speicherbereiche festgelegt, die der S7-Programmierer für die Daten verwenden möchte. Wie bei Profibus-DP muss sich der Anwender nicht selbst um das „Auffrischen“ der Daten kümmern. Im Beispiel ist die Belegung der ersten T-PDOs dargestellt (siehe Bild). Auf das „Statusword“ (Index 0x6041) wird im DB100 ab Offset 0 zugegriffen, auf „Actual operation mode“ (Index 0x6061) ab Offset 2, auf die digitalen Eingänge (Index 0x6100) ab Offset 6 und auf das aktuelle Fehlerwort (0x603F) ab Offset 8. Sobald die MC-Bausteine zum Einsatz kommen, stellen sie die benötigten Daten selbst an den FB-Ausgängen bereit, so dass der direkte Zugriff auf die T-PDO-Kommunikationsdaten im DB100 nicht notwendig ist.

Zentrale Rolle der Achs­referenz

Die Achsreferenz spielt eine zentrale Rolle im Steuerungsablauf. Als Achse wird das SPS-Abbild eines Antriebsstrangs (Antrieb + Motor) verstanden, welches alle wesentlichen Informationen enthält, die den Steuerungsablauf betreffen. Die Kernaufgaben der Achsreferenz bestehen in der zentralen Koordinierung aller Aktivitäten bezüglich einer einzelnen Achse und der Verwaltung der singulären Ressource CANopen als Schnittstelle zwischen SPS und Antriebsstrang. Die Achsreferenz ist demnach kein „Zeiger auf Daten“, sondern Datenbereich (Datenfeld im Datenbaustein) und aktiver Programmcode (Bestandteil von MC_ReadStatus). Der Code muss mindestens einmal im SPS-Zyklus aufgerufen werden, wobei der Aufruf indirekt über den Aufruf der Instanz von MC_ReadStatus erfolgt, die den zusätzlichen Programmcode der Achsreferenz enthält.

Die Achsreferenz übernimmt dabei folgende Aufgaben:

■ Zusammenfassen von Anforderungen (Positionieren, Stoppen, Bestromen) einzelner MC-FB-Instanzen und Verteilen von Statusinformationen an diese Instanzen.
■ Testen von Bedingungen vor Befehlsausführung daraufhin, ob die Achse bei einem eintreffenden Befehl auch in der Lage ist, den Befehl vo­raussichtlich auszuführen.
■ Zentrales Schreiben der R-PDOs an den CANopen-Slave und Lesen von T-PDOs des CANopen-Slaves. Nur die Achsreferenz hat Zugang zu den CANopen-Daten.
■ Abarbeitung von Zustandsautomaten für Achsaktivitäten wie Positionieren, Joggen, Referenzieren, Stoppen oder Bestromen.

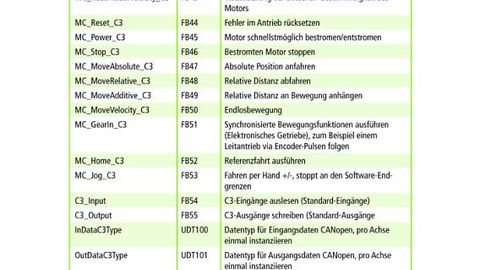

Übersicht modularer MC-Bausteine

© Insevis

Über die Achsreferenz, bestehend aus einer konkreten typenabhängigen Datenstruktur (zum Beispiel vom Typ AxisRefC3Type) und typenabhängigem Programmcode als Bestandteil des MC-Funktions­bausteins MC_ReadStatus (MC_ReadStatus_C3), können Inkompatibilitäten der CANopen-Implementierungen der Antriebshersteller für die Anwendungsprogrammierung abgefangen werden, da der SPS-Programmierer bei der Ansteuerung der Antriebe nur mit den einheitlichen Schnittstellen der MC-Funktionsbausteine hantiert. Bei Tausch eines Antriebs werden die Instanztypen gewechselt – Instanz­namen, Schnittstellen und Verhalten der Antriebe bleiben erhalten.

Zusammenfassend lässt sich festhalten: Mit den modularen MC-Bausteinen ist der S7-Anwender in der Lage, seine Programmierung offen zu halten für verschiedene Antriebe. Die bisher aufwendige Änderung der großen monolithischen „Superbausteine“ entfällt, da die Integration weiterer Servo- und Schrittmotorantriebe kostengünstig durch Anpassen der antriebsspezifischen Achsreferenz erfolgen kann.

Autoren: Jörg Peters ist Geschäftsführer der Firma Insevis, Erlangen. Stephan Claußnitzer ist Geschäftsführer und Technischer Leiter bei der Firma Inmotec Automation, Berlin.
