Visualisierung:
Verdrahtungsaufwand minimiert

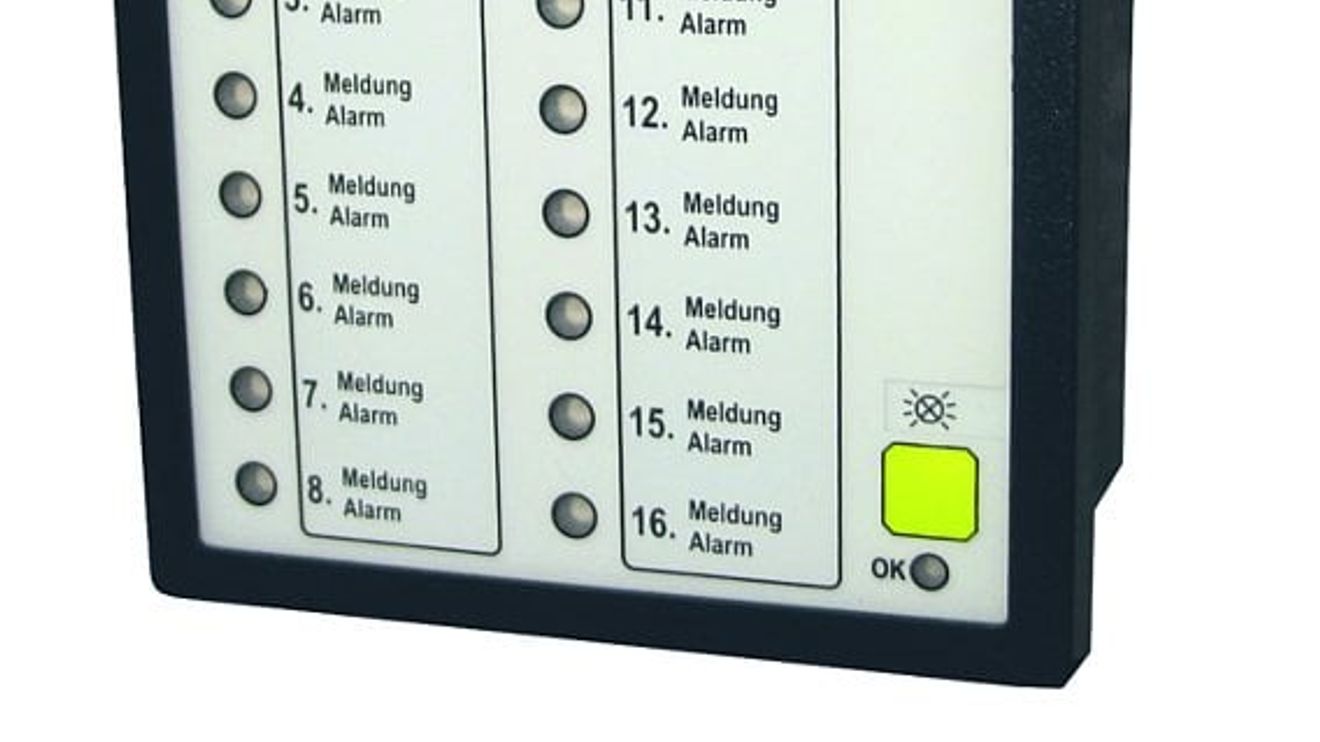

EES bietet mit der LAB-Serie Anzeigebausteine für den Schalttafeleinbau in verschiedenen Ausführungen: Erhältlich sind sowohl Melde- und Versorgungsspannungen als auch optional ein Sammelmelde-Relais und austauschbare LED-Farben.
Durch die seriellen Anzeigebausteine mit Schnittstelle kann die bisherige, teils aufwendige Verdrahtung entfallen. Die Ansteuerung der maximal 16 Kanäle erfolgt über eine serielle Modbus-RTU-Schnittstelle, wobei der Datenaustausch zum Beispiel mit einer SPS per CRC-geprüften Telegrammen vorgenommen wird. Die Grundparametrierung für Adressierung, Baudrate und Paritätsbits wird über DIP-Schalter vollzogen und die Zuordnung der 16 Kanäle erfolgt durch die entsprechenden Modbus-Register. Eine Betriebsanzeige, die auch für Diagnosezwecke nutzbar ist, zeigt Fehler an (OK-LED). Der Schnittstellen-Anzeige-Baustein besitzt ein 96 mm × 96 mm großes Schalttafel-Einbaugehäuse in IP54 sowie eine RS-485-Schnittstelle, 16 rote LED-Anzeigen, einen Lampenprüftaster und eine 1- oder 2-Frequenz-Signalisierung pro Kanal.
