Positioniersysteme
Eine 2D-Kamera genügt

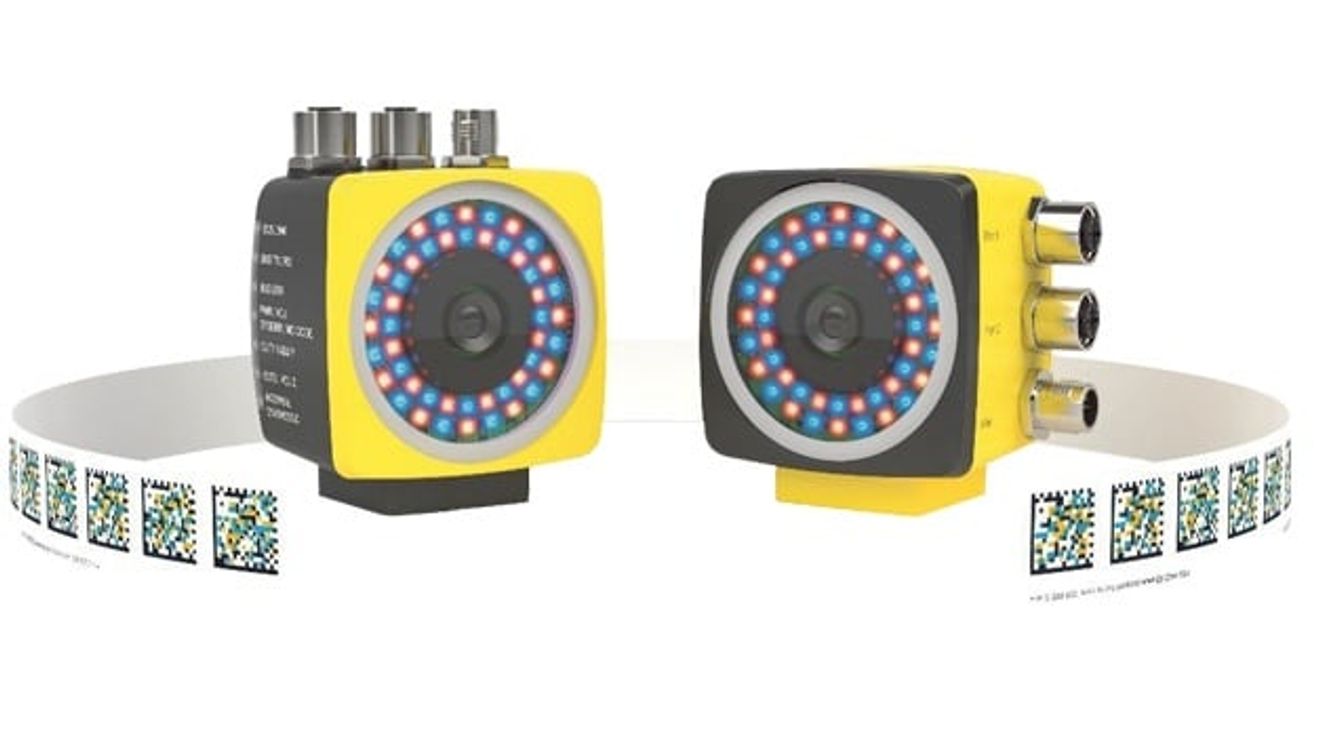

Das 2D-Absolut-Positioniersystems PXV von Pepperl+Fuchs hat ein Lesefenster von circa 120 mm x 80 mm Größe, womit das Datamatrix-Code-Band immer im Erfassungsbereich bleibt.
Das Lesefenster mit vergrößertem Tiefenschärfebereich erfasst mehrere Codes gleichzeitig und sichert die Positionsbestimmung durch Mehrfachredundanz zusätzlich ab. Dafür benötigt das System nur eine 2D-Kamera. Da eine gewisse Verschmutzung des Code-Bands im Betriebsalltag oft unvermeidlich ist, wurden die Codes für das Positioniersystem bei gleichbleibend hoher Auflösung auf 15 mm x 15 mm vergrößert. Mit ihrem ‚grobkörnigen‘ Design sind sie unempfindlich gegen Verschmutzung. Dank redundanter Erfassung lässt sich das System selbst von der Zerstörung einzelner Codes nicht stören; das Code-Band darf bis zu einer Strecke von 80 mm unterbrochen sein, ohne dass die Positionserfassung darunter leidet. Beim safePXV leistet all das ein einziges Positioniersystem mit nur einem Sensor. Die neue Sicherheits-Technologie kombiniert einen 2D-Lesekopf mit einem dreifarbigen DataMatrix-Code-Band. Das spezielle Code-Band enthält zwei sich überlagernde DataMatrix-Codes in Rot und Blau. Der 2D-Lesekopf ist mit zwei unterschiedlich farbigen LED-Ringen – ebenfalls in Rot und Blau – ausgestattet. Diese werden getrennt voneinander aktiviert und lesen dann jeweils nur einen DataMatrix-Code aus. Als Ergebnis folgt immer eine SIL 3/PLe-Absolutposition.
