Ipetronik
Multi-Analogmessmodul mit Sensorversorgung

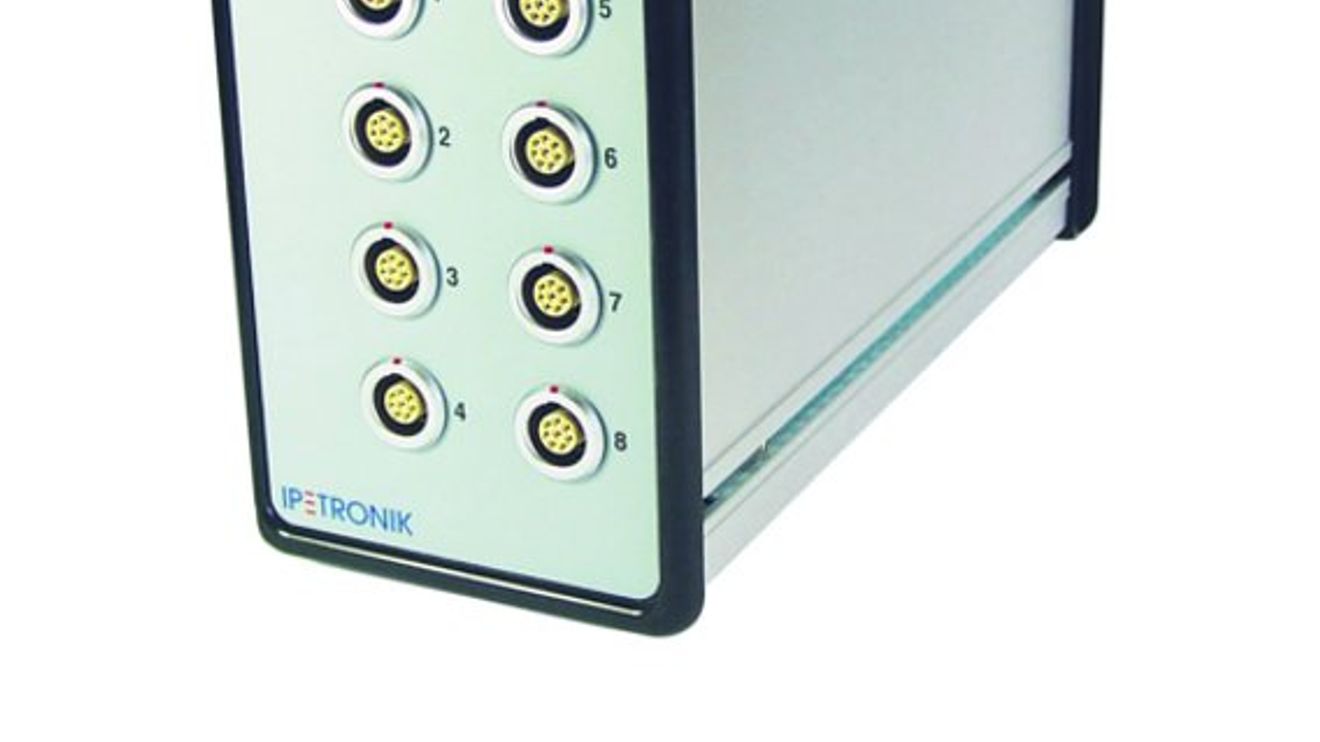

Mit dem Sx-STG stellt Ipetronik ein schnelles achtkanaliges Multi-Analogmessmodul mit Sensorversorgung vor. Das für mobile Messanwendungen konzipierte Gerät unterstützt wahlweise drei unterschiedliche Signale je Messeingang: Spannung, ICP-Sensoren (Integrated Circuit Piezoelectric) sowie DMS-Sensoren (1/4-, 1/2- und Vollbrücken).
Alle Eingänge (16 Bit) sind galvanisch getrennt und decken Messbereiche mit je zwölf unipolaren und bipolaren Spannungen von ±0,01 bis ±50 V ab. Jeder Eingang hat seine eigene einstellbare duale Sensorversorgung bis maximal ±15 V und bis zu ±45 mA. Als Hardwarefilter ist ein abschaltbarer Butterworth-Filter 8. Ordnung mit 4,8 kHz integriert. Das Messmodul bietet abgestufte Kanal-Abtastraten von 1 bis 500 Hz sowie von 1 bis 40 kHz.
Dabei sind vier unterschiedliche Raten je Modul möglich. Die Messdatenausgabe erfolgt mit maximal 100 MBit/s über Ethernet nach IEEE 802.3 über XCPonEthernet (UDP/IP). Durch das duale Buskonzept (CAN und Ethernet in einer Leitung) wird es nach der vollständigen Systemintegration möglich sein, die Messdaten bis zu einer Abtastrate von 2 kHz auch direkt auf den CAN-Bus auszugeben. Darüber hinaus können dann Module vom Typ Mx, M und SIM in einer Systemkette betrieben werden. Die Auskopplung der beiden Bussysteme zum Notebook/PC erfolgt mit einem speziellen Adapterkabel.
Des Weiteren bietet das Modul Offset- und Zielwert-Abgleich, Shunt-Check zur Plausibilitätsprüfung des Sensors, per Software einstellbare Brücken-Ergänzungswiderstände sowie eine Überstromerkennung der Sensorversorgung. Optional unterstützt das Modul TEDS-Sensorerkennung. Das Aluminiumgehäuse (75 mm × 119 mm × 185 mm) erreicht Schutzart IP54, der Arbeitstemperaturbereich reicht von –40 °C bis +85 °C.
