Beim Wettlauf mit der digitalen Information wird das Zeitfenster zwischen Redaktionsschluss und Auslieferung von Print-Produkten immer schmaler. Ein wesentlicher Bestandteil einer effizienten Zeitungsverarbeitung ist das zeitweise Aufwickeln der Printprodukte auf raumsparende Zwischenspeicher, so genannte Multi-Discs, wie sie etwa das auf Weiterverarbeitungssysteme für Zeitungs- und Zeitschriftenprodukte spezialisierte Unternehmen Ferag aus der Schweiz fertigt.

Die Wickelautomaten kommen als modularer Bestandteil in verschiedenen Teilbereichen einer Ferag-Anlage zum Einsatz, beispielsweise als dynamischer Puffer zwischen Druckmaschinen und Versandraum oder als Zwischenspeicher für Vordrucke und Beilagen, welche erst später verarbeitet werden. Sobald der leere Disc-Träger in die Wickelstation einfährt, startet ohne manuelles Zutun der Prozess des Aufwickelns. Volle Träger werden automatisch abgedockt und können mit einem Shuttle herausgenommen werden.

Zur fließenden Eingliederung des Aufwickelprozesses auf die Multi-Discs in die weiteren Verarbeitungsschritte ist eine präzise Vernetzung der einzelnen Teilsysteme gefordert. Insofern legten die Schweizer im Rahmen des Redesigns ihres Wickelautomaten MTD10 ein besonderes Augenmerk auf das einzusetzende E/A-System. Nach eingehender Untersuchung diverser Varianten fiel die Entscheidung letztendlich zugunsten des neuen u-Remote-Systems von Weidmüller – unter anderem aufgrund des besonders kompakten Aufbaus dieser Lösung.

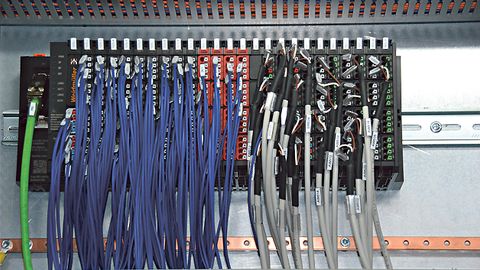

Konkret finden bei u-Remote auf einem Modul mit einer Breite von lediglich 11,5 mm in der Standardausführung 16 Anschlüsse Platz. Bis zu 64 dieser I/O-Module lassen sich mit nur einer einzigen Einspeisung am Koppler versorgen. Zwei mit 10 A belastbare Strompfade sind zudem intelligent getrennt, so dass eine separate Versorgung der Eingänge und Ausgänge erfolgt. "Besonders für dezentrale Schaltkästen wie an den Wickelautomaten ist dies sehr vorteilhaft, da diese dadurch besonders kompakt gehalten werden", so Stefan Sutter, Leiter Software-Entwicklung Steuerungen bei Ferag.

... müssen die Schaltschränke und damit nicht zuletzt die dort eingebauten E/A-Module aufgebaut sein.

© Weidmüller

Trotz des komprimierten Aufbaus fordert das System bei der Montage keine Kompromisse in puncto Handhabung. Dank der übersichtlichen Anschlussebene sind die Installateure bei Ferag in der Lage, die 48 Sensoren und 32 Aktoren pro Station mit vorkonfektionierten Leitungen anzuschließen. Hinzu kommt der effiziente Push-In-Direktsteckanschluss, der ohne Sicherheitsverluste eine erhebliche Zeitersparnis mit sich bringt. Der Anschluss an die übergeordnete Steuerung erfolgt bei den u-Remote-Stationen eines jeden MTD10-Automaten über Ethercat.

Neben einem stabil laufenden System zielten die Anforderungen von Ferag insbesondere in Richtung praxisgerechter Diagnosemöglichkeiten. "Ein großes Thema für uns sind sicherheitsrelevante Aspekte beim Aushändigen unserer Anlagen-Software. Vor diesem Hintergrund haben wir schon lange nach einer alternativen Lösung gesucht, um im Betrieb Diagnosen durchführen zu können", erklärt Projektleiter Norbert Bürge, der für die Software-Entwicklung der MTD-10-Wickelautomaten verantwortlich ist, und fügt hinzu: "Das u-Remote-System kam uns hier mit seinem integrierten Webserver sehr gelegen."

Konkret lässt der integrierte Web-Server Simulationen von Eingängen und Forcen von Ausgängen zu, ohne dass das System mit der Steuerung verbunden sein muss. So lassen sich Maschinenmodule bereits in einer frühen Installationsphase testen. Außerdem sind auf diese Weise auch einfache Analysen bei der Systemwartung möglich, etwa für den Fall, dass in der Steuerung keine Klartext-Ausgaben für Fehlermeldungen hinterlegt wurden.

Beim Probelauf einer Anlage sowie auch im laufenden Betrieb kommen zudem die Vorteile der eindeutigen Zuordnung von Status und Diagnose zum Tragen. Diese erfolgt bei u-Remote mit einer LED direkt am Kanal sowie Statusanzeigen an jedem Modul. Techniker können somit Fehler sofort erkennen und beheben.

Von der Zeitung zur Pasta

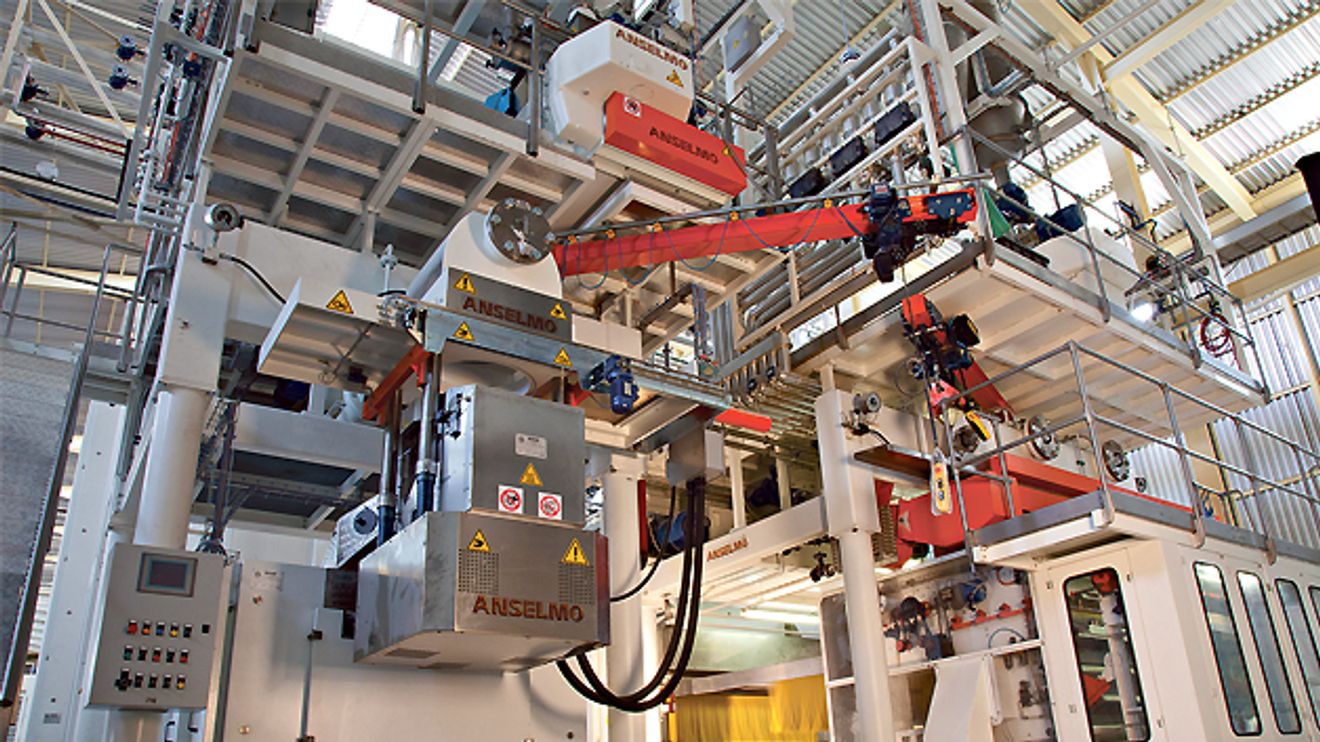

Szenenwechsel: Der Anlagenbauer Anselmo liefert von Italien aus schlüsselfertige Lösungen für die Pasta-Produktion bis hin zu speziellen Verpackungs- und Lagerungssystemen in insgesamt 25 Länder auf vier verschiedenen Kontinenten. "Neben hochwertigen Rohstoffen zählen in der Pasta-Herstellung vor allem auch modernste Produktionstechniken", so Valter Clerico von Anselmo. Jüngst wurde vor diesem Hintergrund auch hier ein Redesign der Automatisierungsarchitektur für die kompletten Produktionsanlagen in Angriff genommen.
