Aufgrund der Dominanz von Microsoft wechselten nahezu alle Visualisierungsanbieter auf das weltweit dominierende Betriebssystem Windows. Nun tendieren Anwender zu mehr Mobilität in ihrem Nutzerverhalten. Inzwischen gelten Web-Browser als das meistgenutzte Instrument zur Bedienung. Sowohl stationär als auch unterwegs muss er immer parat sein. So sieht das Eisenstädter Unternehmen Certec EDV auch die Anforderungen an eine Visualisierungslösung: Jederzeit verfügbar (7 Tage/24 Stunden), plattformunabhängig und frei von Zusätzen wie ActiveX, Java, Plug-ins oder Silverlight.

Mit „atvise" hat die österreichische Firma eine ausschließlich auf Web-Technologien basierte Visualisierungsplattform entwickelt (Guideline für browserunabhängige Visualisierungen). Da atvise zu 100 % auf Standards des WWW-Consortiums (W3C) basiert, haben Anwender die Wahl zwischen den gängigen Standard-Browsern wie Mozillas Firefox, Microsofts Internet Explorer, Apples Safari oder Opera. Sie alle eignen sich als Plattform. Damit wird professionelles, vektorgrafik- und eventbasiertes HMI und Scada erstmals plattformunabhängig: Egal, ob Windows, MacOS oder Linux - der Anwender kann die für ihn angenehmste Bedienungsumgebung wählen, ohne Softwarekonflikte fürchten zu müssen.

Ein weiterer positiver Effekt: Ein auf atvise basierendes HMI- und Scada- System unterstützt automatisch sämtliche Endgeräte, auf denen ein Internet- Browser lauffähig ist, klassische PCs ebenso wie Smartphones, Netbooks und Tablet-PCs. Wer eine grafisch anspruchsvolle reine Web-Visualisierung konzipieren will, muss bislang mit verschiedensten Tools und Web-Technologien umgehen und Scripte programmieren können. Automatisierungstechniker sind es jedoch von den klassischen HMI- und Scada-Systemen gewohnt, die Visualisierungs-Applikation weitgehend ohne Programmierung und ohne Web-Kenntnisse zu erstellen. Mit dem Entwicklungstool atvise builder stellt Certec ein solches Werkzeug für Web-Visualisierungen zur Verfügung.

Das Projektierungstool generiert aus den gezeichneten Bedienoberflächen die entsprechenden Web-Seiten, die auf jeden atvise-konformen Web-Server geladen werden können. Der Browser, der die Seiten vom Web- Server erhält, erstellt daraus die Visualisierung und kommuniziert im Hintergrund mit dem Web-Server. Voraussetzung ist die Umsetzung der von Certec erstellten Guidelines für einen Web-Server. Atvise steht in zwei Varianten zur Verfügung: als implementierbare Technologie (atvise webMI) für Hardware- und Software-Anbieter sowie als eigenständige Scada-Software (atvise scada). Dass die Technologie flexibel einsetzbar ist, zeigen zahlreiche Implementierungen.

Web-Visualisierung im MPI-Stecker

Die Firma Hilscher Systemautomation hat einen atvise-konformen Web-Server in ihren netLink MPI-Stecker implementiert, der Daten von S7- und S7-kompatiblen Steuerungen (zum Beispiel SPS der Firma Vipa) in Web-Browsern visualisiert.

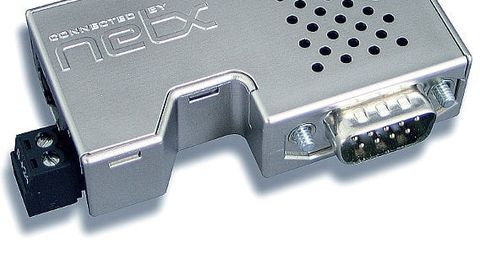

Die Firma Hilscher hat den atvise-Web- Server in ihren MPI-Stecker für S7- Steuerungen integriert.

© Certec EDV

Auf die MPI- oder Profibus-Schnittstelle der Steuerung gesteckt, baut der Ethernet-Anschluss des Steckers eine Verbindung mit dem Firmen- oder Anlagennetzwerk auf. NetLink Scada hebt die klassische Trennung von Steuerungs- und Visualisierungseinheit auf.

Das gesamte Visualisierungsprojekt ist im Stecker hinterlegt und über den Web-Standard HTTP (Hypertext Transfer Protocol) abrufbar. Zur Darstellung genügen Standard-Browser wie Internet Explorer oder Firefox. Die zentrale Aufbereitung direkt an der Steuerung ermöglicht die Abrufbarkeit an beliebigen Diagnosestationen in einer Anlage. Ein ereignisgesteuerter Mechanismus triggert den Browser nur bei Datenänderungen und sorgt damit für eine geringe Ethernet- Datenlast. Mit dem mitgelieferten Engineering- Werkzeug atvise builder wird das Visualisierungsprojekt erstellt.

Die Steuerungssymbole und -adressen werden direkt aus dem Step7-Projekt importiert und den Grafiken zugeordnet. Voith Paper Automation standardisiert mit der Certec-Lösung das Engineering. Trotz fortschreitender Standardisierung von Anlagenkomponenten und Prozessabläufen gleicht praktisch keine Papiermaschine einer anderen. Je effizienter aber die Engineering-Prozesse in allen Disziplinen der Automatisierungstechnik ablaufen, desto größer ist der Wettbewerbsvorteil.

Im Anlagengeschäft war Voith Paper Automation deshalb bestrebt, den Standardisierungsgrad zu erhöhen und einmal projektierte Komponenten mehrfach einzusetzen. Im Produktgeschäft mit seinen immer wiederkehrenden, identischen Aufgaben und Abläufen wird zumeist nur noch konfiguriert - und nicht mehr „engineered". Voith suchte daher eine Lösung für die Automatisierung von Papiermaschinen, die sich gleichermaßen für weitgehend standardisierte Produkte wie auch für kundenspezifische Lösungen eignet.

Auf Basis von atvise entwickelt Voith eine eigene Typenbibliothek, die sicherstellt, dass grundlegende Änderungen immer nur einmal je Objekttyp beziehungsweise Funktionsbaustein erfolgen müssen. Änderungen im Projekt lassen sich somit schnell systemweit nachführen. Da einfach zu integrieren, verwendet die Firma Weiermayer Solutions einen atvise- Web-Server bei ihren SmartVPN-Geräten. Das Unternehmen realisiert damit parallel zu den Datenbank- und Steuerungsfunktionen die komplette Visualisierung.

Die für ortsunabhängiges Asset/Anlagenmanagement konzipierten Geräte unterstützen verschiedenste Funkstandards bis hin zu UMTS, HSDPA (High-Speed Downlink Packet Access) und A-GPS (Assisted GPS). Somit sind die Geräte für den Einsatz an Standorten prädestiniert, an denen nur eine Internet-Verbindung per Funk möglich ist. Dank des energiesparenden Designs (ALIX.2D2-Board mit AMD Geode LX800-Prozessor - 500 MHz) steht bei niedrigem Energieverbrauch (zirka 4,5 W) eine leistungsfähige Plattform für Visualisierung, Steuerung und Spezialanwendungen zur Verfügung.

Schulterschluss mit Soft-SPS

Die Firma nxtControl entwickelt Automatisierungssoftware für verteilte Steuerungssysteme auf Basis der IEC 61499. Mit dem gleichnamigen Engineering-Tool lassen sich dezentrale Systeme mit verteilter Steuerungshardware projektieren. Da sowohl nxtControl als auch atvise einen objektorientierten Ansatz verfolgen, ermöglicht die Kombination beider Lösungen ein vertikales Engineering, das höchste Effizienz verspricht.

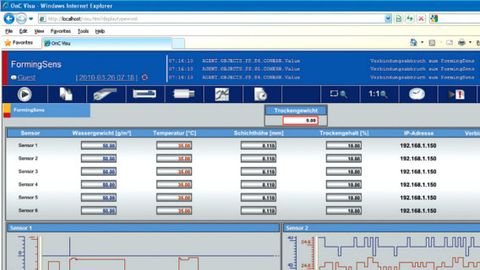

Voith Paper nutzt die Web-Technologie, um den Standardisierungsgrad beim Engineering der Papiermaschinen zu erhöhen.

© Certec EDV

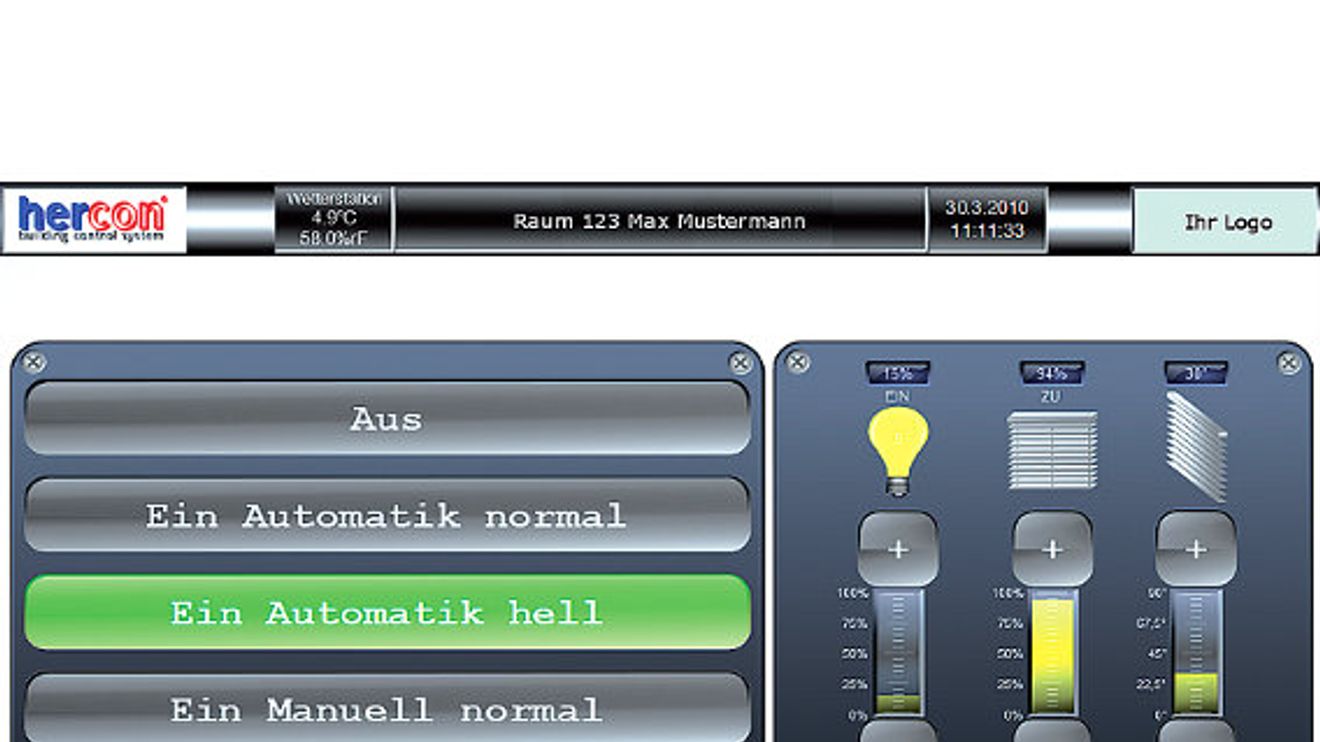

Die Vorteile, die sich daraus ergeben, wurden bereits beim ersten Projekt deutlich: Die Instanziierung und Inbetriebnahme der Visualisierung für ein Trainingszentrum mit 140 variablen Räumen war in nur 18 Minuten erledigt. Sämtliche Objekte - egal von welchem Gewerk - wurden dabei in einem verteilten Verbund von 19 Steuerungen hardwareneutral projektiert und betrieben. Diese Objekte wurden in atvise übernommen und dienen als Basis für den einfachen Benutzerzugriff von jedem Ort des Gebäudes aus. AutomationNEXT entwickelt maßgeschneiderte Lösungen für die Gebäudeautomation.

Allerdings werden die Projekte nicht mehr programmiert, sondern über eine spezielle Konfigurationssoftware zeitund kosteneffizient realisiert. Atvise ließ sich mit geringem Aufwand in die auf Gebäudeleittechnik spezialisierte Soft-SPS des Unternehmens integrieren und kann den individuellen Kundenbedürfnisse angepasst werden. Da atvise zu 100 % webbasiert ist, sind auch andere Web-Anwendungen darüber in die Automatisierungslösung einzubinden. Zusätzliche Erleichterung bringt der SVG-Standard (SVG: skalierbare Vektorgrafik), da bei der Projektierung nicht mehr auf die Skalierung der verwendeten Displays geachtet werden muss. Diese hardwareunabhängigen Lösungen laufen in allen marktrelevanten Browsern.

Atvise lässt sich über die verwendeten Standard-Protokolle wie http einfach routen und ermöglicht trotz hohem Anspruch an die Visualisierung eine einfache Bedienung. Im Family-Park, Österreichs größtem Freizeitpark, hat der Systemintegrator Global Business Solutions „webMI2ADS" eingesetzt, ein Web-Server für Beckhoff-Steuerungen, den Certec und Beckhoff Automation in Kooperation anbieten. Darüber wurde für den Betreiber und die Instandhaltungsabteilung eine Möglichkeit geschaffen, ihr Zeitmanagement effizienter zu gestalten und damit Kosten zu reduzieren: Per iPhone können Management und Instandhalter jederzeit und von jedem Ort aus auf sämtliche Anlagen in dem weitläufigen Areal zugreifen.

Leitsysteme werden "aufgebohrt"

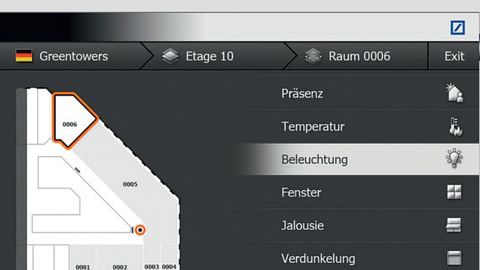

Bei der Gebäudeleittechnik setzt die deutsche Niederlassung der Schweizer Firma Leicom auf die Web-Visualisierung. In einer Arbeitsgemeinschaft mit Partnern wie der Firma B&R leitet das Unternehmen die Modernisierung der zentralen Anlagen und der Raumautomatisierung in der Deutschen-Bank-Zentrale in Frankfurt/ Main - europaweit momentan eines der größten Modernisierungsprojekte.
