Das Verfahren im Detail betrachtet

Screenshot Codesys Development System mit SIL3-Applikation (rechts) auf einer virtueller Sicherheitssteuerung (links im Baum).

© Codesys

Bei der Batrachtung des Verfahrens stellen sich folgende Fragen:

Frage 1: Warum wird dieses Verfahren erst jetzt genutzt, wenn es doch schon lange bekannt ist?
Tatsächlich wurden bereits Anfang der 2000er Jahre erste Produkte mit Coded Processing freigegeben. Sie haben sich allerdings nicht auf breiter Front durchgesetzt. Die rechenintensiven Algorithmen aus dieser Zeit führten zu einer bis zu 1000-fachen Laufzeitverlängerung! So erzeugter Code, ausgeführt auf den damals aktuellen CPUs, war für reale Anwendungen schlicht unbrauchbar. Mittlerweile sind nicht nur die Prozessoren erheblich leistungsfähiger, auch die Software-Algorithmen hinter dem Coded Processing sind grundlegend optimiert. Der per Coded Processing erzeugte Applikationscode zusammen mit den erforderlichen Diagnosefunktionen ist mittlerweile nur noch um den Faktor 5 bis 15 langsamer als der rein funktionale Code. Gleichzeitig entfallen die bei diskreten Sicherheitssteuerungen erforderlichen Synchronisationspunkte sowie CPU- und Speichertests, die für eine nicht unerhebliche Entlastung der CPU sorgen. Angesichts der Performance moderner Prozessoren steht der Nutzung von Soft-Safety-Lösungen in Industrieapplikationen nun nichts mehr im Weg.

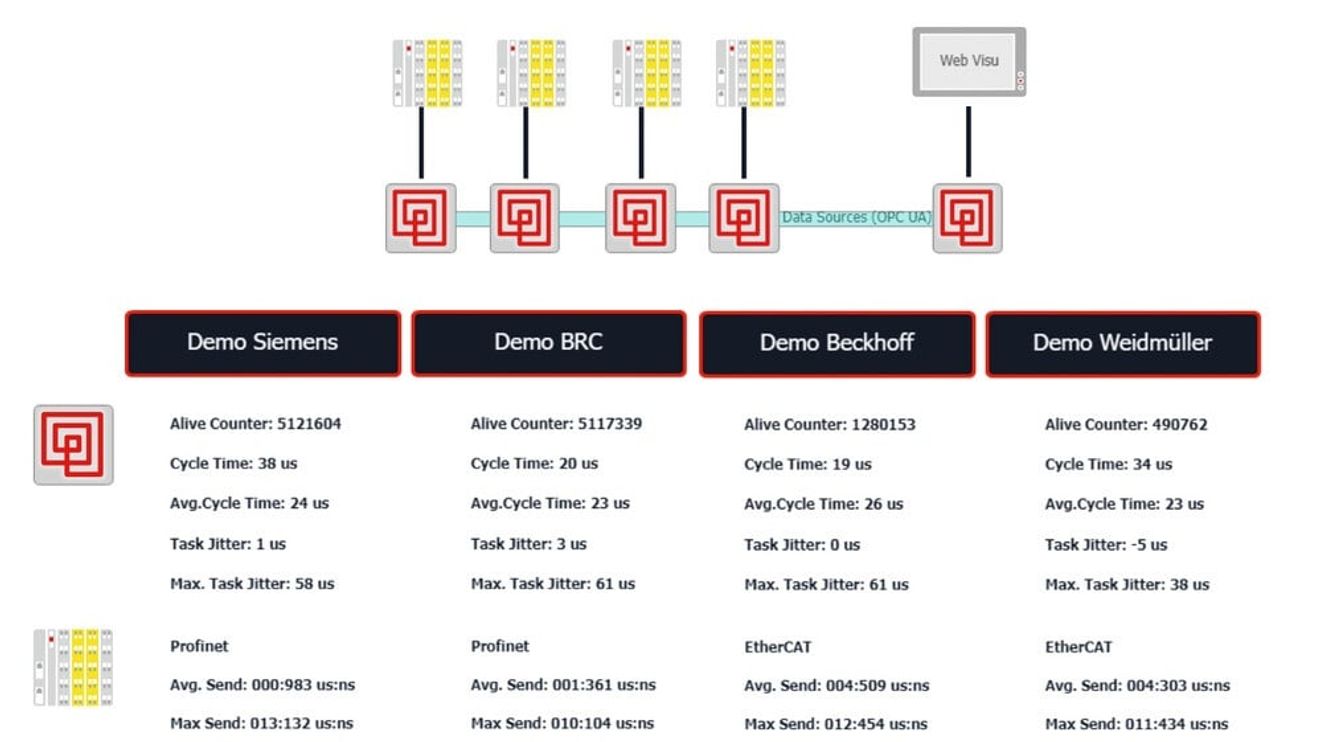

Screenshot einer Visualisierungsoberfläche mit Messergebnissen von vier virtuellen Safety-Steuerungen und unterschiedlichen E/A-Systemen.

© Codesys

Frage 2: Wie lässt sich Coded Processing mit virtuellen Steuerungen kombinieren?

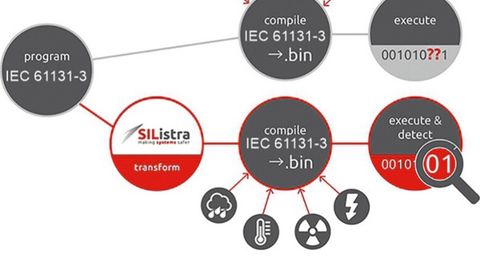

Anstatt wie bisher die Zweikanaligkeit durch redundante Hardware zu erzeugen, bieten sich jetzt die Möglichkeiten der Virtualisierung an: Beide Kanäle laufen jetzt nicht mehr parallel auf getrennten physischen Systemen, sondern sequenziell in einer virtualisierten Maschine, etwa im Container oder Hypervisor. Einer der beiden Kanäle wird per Coded Processing transformiert und ausgeführt. Über Diversified Encoding werden die Ergebnisse vor und nach der Ausführung verglichen. Damit steht dem Anwender eine gleichwertige Lösung zur Verfügung, wie man sie von physischen Sicherheitssteuerungen kennt. Jetzt aber mit dem riesigen Vorteil, dass er nicht mehr an eine dedizierte Hardware gebunden ist. Er kann sogar funktional sichere Steuerungen beliebig oft oder feingranular aufsetzen und auf den Plattformen abarbeiten lassen, die ihm zur Verfügung stehen – sei es Industriehardware im Schaltschrank oder IT-Hardware irgendwo im Serverraum. Wie bereits im zweiten Teil der Artikelserie beschrieben, lassen sich E/As über virtualisierte LAN-Ports in Echtzeit ansprechen. Das gilt in gleicher Weise für Industrial Ethernet-Protokolle mit Zulassung für sicherheitskritische Anwendungen, wie etwa  FSoE (Fail Safe over EtherCAT) oder PROFIsafe (F-Host / F-Client).

Roland Wagner ist Leiter des Produkt-Marketing bei Codesys.

© Codesys

Frage 3: Wie können Anwender davon profitieren?
Am Beispiel von Codesys lässt sich die Frage folgendermaßen beantworten: Der Anwender deployed beziehungsweise orchestriert seine Steuerung auf der verfügbaren Hardware und entscheidet dabei, ob funktional sichere Applikationen ablaufen sollen. Ist das der Fall, so wird bei dem Deployment der virtuellen Steuerung ein zweiter paralleler Container angelegt. Die Applikation im Safety-Container wird dabei zusätzlich per Coded Processing abgearbeitet. Die codierte und die originale Applikation überwachen sich im Betrieb gegenseitig und können bei erkannten Fehlern sofort den sicheren Zustand einnehmen. Zur Projektierung verwendet der Anwender ein und dasselbe Tool: das Codesys Development System. Für die Projektierung der sicheren Applikation nutzt er die zertifizierten Add-on-Module, die den rein funktionalen Teil erweitern. Sie ermöglichen ihm die Programmierung im sicheren IEC-61131-3-Editor und sowie den Download des Applikationscodes mit abgenommenen Verfahren auf die virtuelle Sicherheitssteuerung. Dass es sich dabei um virtualisierte Geräte handelt, merkt er nur bei der Anbindung der Safety-E/A-Module in der Applikation. Natürlich ist die Projektierung einer Safety-Applikation prinzipbedingt aufwendiger als der rein funktionale Teil – diesbezüglich unterscheiden sich physikalische und virtuelle Safety-Steuerungen nicht. Bei Installation, Wartung, Updates und weiteren Aspekten gibt es jedoch beträchtliche Unterschiede.

Die Orchestrierung der virtuellen Steuerung ist für die funktionale oder Sicherheitsapplikation identisch – es gibt nur noch betriebswirtschaftliche Aspekte bei den Lizenzkosten. Wichtig ist: Der Anwender kann sich für die Sicherheitsabnahme seiner Maschine oder Anlage mit virtualisierter Safety-SPS genauso vorbereiten, wie er das mit dedizierten Geräten gemacht hätte. Mit dem patentierten Verfahren von SIListra Systems in der virtuellen Sicherheitssteuerung ‚Codesys Virtual Safe Control SL’ erfolgt eine Freigabe des Gesamtsystems nach der Maschinenrichtlinie wie immer, wobei dafür jetzt keine zertifizierte Safety-Hardware mehr erforderlich ist. Die Abstraktion der Sicherheitssteuerung ist somit der konsequente nächste Schritt. Dabei profitieren Gerätehersteller gleichermaßen wie Anwender. Denn durch die Integration der Technologie können sie jetzt Sicherheitssteuerungen ohne zweikanaligen Hardwareaufbau realisieren. Alles, was sie bereitstellen müssen, um eine Safety-SPS zu implementieren: eine geeignete Rechnerarchitektur mit industriellen Eigenschaften sowie die Hardware-abstraktion per Container und optional darunter liegendem Hypervisor. Die Reduktion von Aufwand und Kosten kommt allen zugute. Natürlich werden solche virtualisierten Steuerungen nicht alle bisherigen Steuerungsarchitekturen ersetzen. Aber Maschinen- und Anlagenbauer und vor allem die Betreiber solcher Systeme erhalten mit einer solchen virtuellen
Sicherheitssteuerung zusätzliche Freiheitsgrade.

Die Stimme der Anwender

Die virtuelle Steuerung – sie prägte, als das Top-Thema, den Austausch zwischen Anwendern und Herstellern auf dem eintägigen Techday 2023.

© Codesys

Die virtuelle SPS war das herausstechende Thema auf dem Technology Day der Firma Codesys am 10. Mai in Kempten. Keynote-Speaker Dr. Henning Löser aus dem Audi Production Lab formulierte gleich zu Beginn vor 500 Besuchern seine Vision: „Ich hätte gerne, dass sämtliche Hardware am Shopfloor verschwindet. Ich hätte gerne Funktionalität vor Ort… und Funktionalität ist Software.“ Zur Veranschaulichung stellt er die Frage: „Wie sollen wir denn 15.000 Windows-PC-Umstellungen in unseren Werken bewerkstelligen, wenn das in der 20-Minuten-Schichtpause geschehen muss.“ Mit einem Blick auf die Rechenzentren sagt er: „Dort wird die Problematik anders gelöst als bislang bei uns in der Fabrik.“ Ihm ist es deshalb wichtig, zukünftig Software-Applikationen von der Hardware zu trennen, mit dem großen Vorteil: „allen Applikationen kann dann die 100-prozentig gleiche Hardware zur Verfügung gestellt werden.“ Ob diese Applikationen zukünftig alle in der Cloud ablaufen können, ist sich Löser nicht sicher: „Wir haben ein komplettes Zeitspektrum von 8 ms von Steuerung zu Roboter und Retour“, sagt er. Audi plant deshalb zunächst die Etablierung von Edge-Landschaften innerhalb der jeweiligen Fabrik. Eine neu gegründete interne Abteilung – die EC4P (Edge Cloud For Production) – soll dieses Vorhaben forcieren.

Dass Codesys bereits was im Köcher hat, was diesen Kundenwünschen entgegenkommt, bekam das Publikum im nächsten Vortragsblock live zu sehen: Codesys Virtual Control SL, orchestriert und administriert von der Industrie-4.0-Plattform Automation Server aus. Die Produktmanager führten die aktuellen Performance-Daten anhand eines Demonstrators mit Profinet- und EtherCAT-Modulen vor. Zum ersten Mal zeigten sie auch den Entwicklungsstand der virtuellen Sicherheitssteuerung und erläuterten, wie eine zweikanalige Ausführung ohne Hardwarebindung möglich ist. Ebenfalls eine Premiere war die Vorstellung von Codesys Go!, einer neuen IEC-61131-3-Entwicklungsoberfläche mit Bedienung im Browser, gehostet auf Servern, PCs oder sogar dedizierter Steuerungshardware.
