Lase Industrielle Lasertechnik
Profil-Triangulationsscanner für 2D-/3D-Profilvermessung

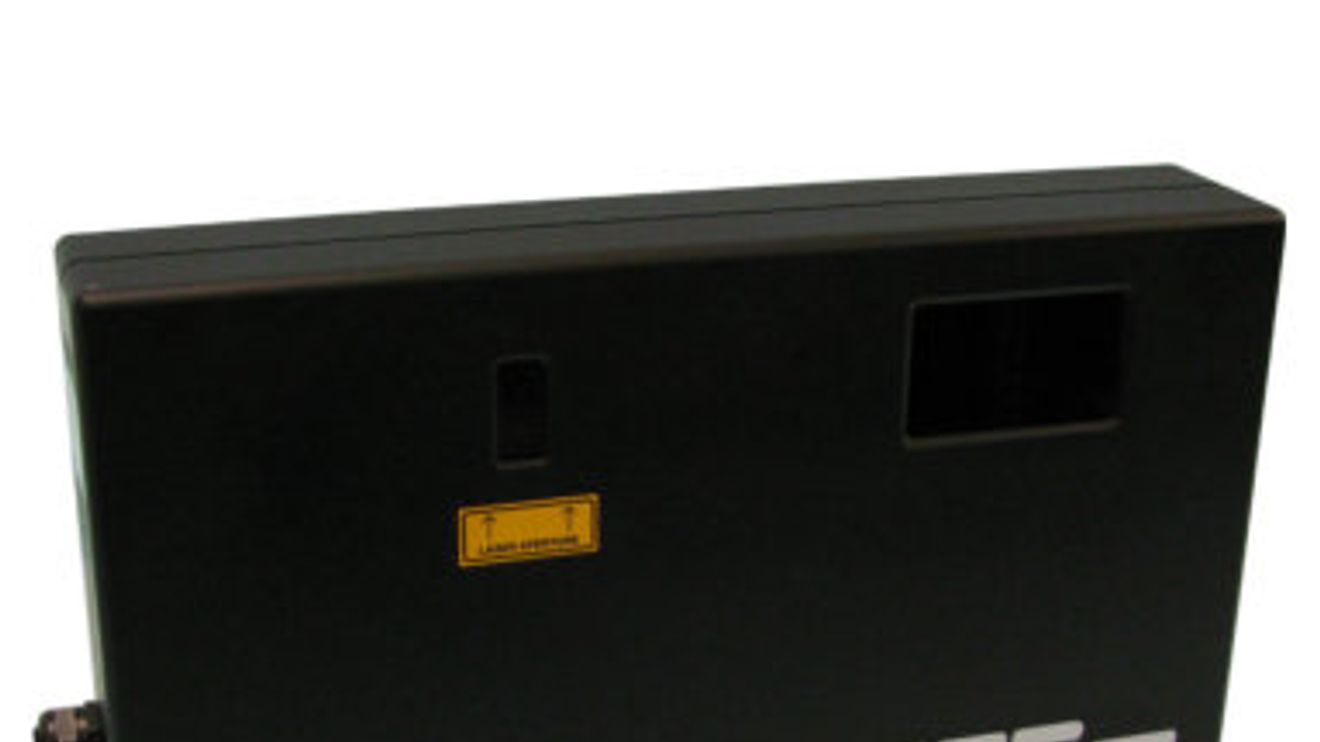

Lase bietet mit dem O2DS-RedLine Scanner einen 2D-/Profil-Triangulationsscanner für 2D-/3D-Profilvermessungen von Objekten und Maschinen mit Genauigkeiten, die bis in den μm-Bereich gehen.
Die 2D-Messung erfolgt berührungslos durch Oszillation des Messstrahls über 10° beziehungsweise 50°: Ein fokussierter Laserstrahl wird dabei zunächst diffus von der Objektoberfläche reflektiert. Eine CCD-Kamera nimmt diesen Punkt unter Berücksichtigung der derzeitigen Winkelkoordinate auf und berechnet aus der Lage des Punktes auf der CCDZeile die Objektentfernung/-position. Die CCD-Kamera, die digitale Signalaufbereitungs-Elektronik, die Optik und der motorisch angetriebene Spiegel integrieren sich im Sensor-Gehäuse zu einer Einheit. Zum Lieferumfang des Scanners gehören ein Windows-Demo-Programm und eine scannerspezifische DLL-Datei. Die Software verarbeitet die Ausgabedaten des Scanners über eine serielle Schnittstelle und stellt den Scan grafisch dar – wahlweise mit polaren Koordinaten oder numerisch in einer Tabelle mit Angaben für jeden Messpunkt. Der Startwert ist für jede Messung frei definierbar.
