Micro-Epsilon
Konfokal-chromatischer Präzisionssensor

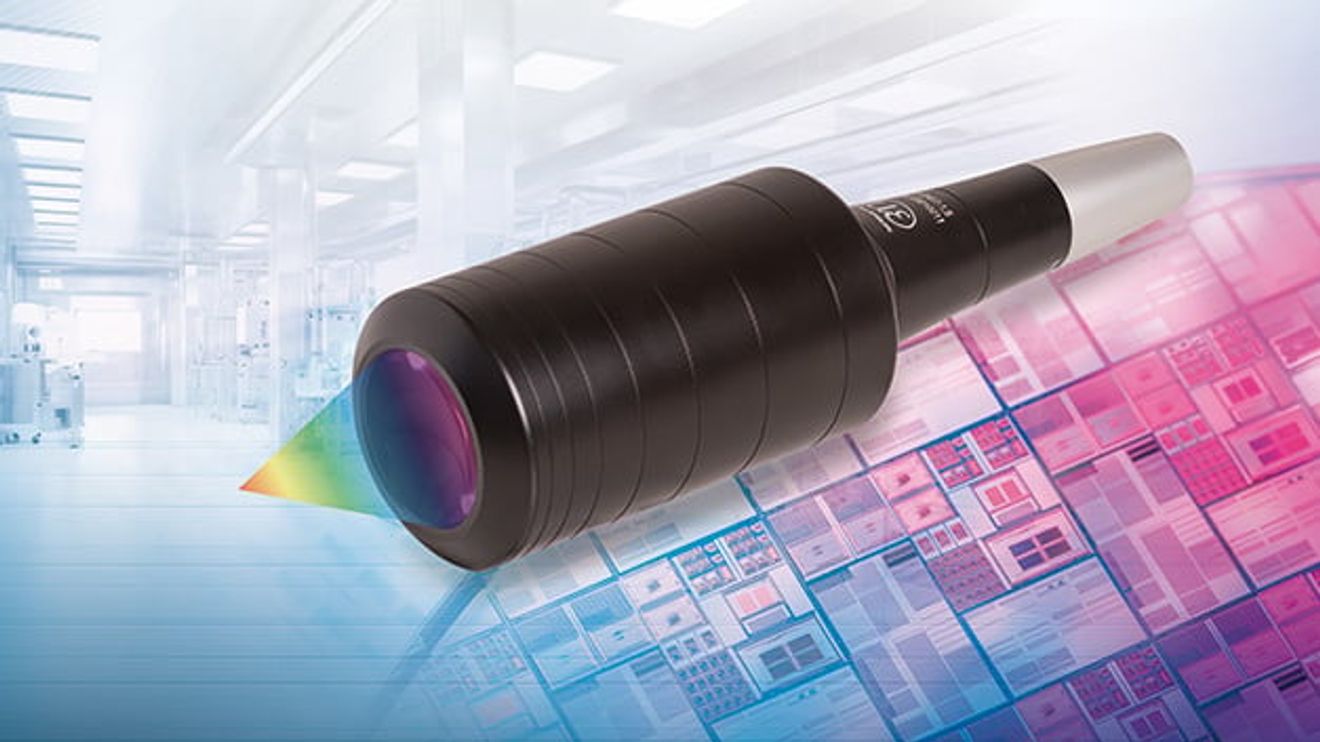

Der konfokal-chromatische Sensor ‚IFS2407-1,5‘ erweitert das ‚confocalDT‘-Sensorportfolio von Micro-Epsilon und dient der hochpräzisen Weg- und Dickenmessung. Der Sensor verfügt über einen Messbereich von 1,5 mm bei einem Grundabstand von 17 mm.
Der Präzisionssensor von Micro-Epsilon eignet sich insbesondere für gekrümmte und strukturierte Oberflächen. Auf diffusen Oberflächen erreicht er mit einer numerischen Apertur von 0,70 einen hohen Messwinkel von ±70°. Er eignet sich für Präzisionsteile wie Zahnräder, deren steile und glänzende Flanken zuverlässig und hochgenau wiedergegeben werden. Dies gilt insbesondere in Verbindung mit dem lichtstarken konfokalen Controllern ‚IFC2465HP‘, wodurch der Sensor laut Hersteller dank automatischer Anpassung der Belichtungszeit, hoher Lichtintensität und schneller Messrate hervorragende Ergebnisse erzielt. Ein weiteres Einsatzgebiet des Sensors ist die Vermessung von Linsen, da hier insbesondere an den Rändern große Messwinkel gefordert werden. Der Lichtpunkt des Sensors ist nur 5,5 µm groß, er liefert eine laterale Auflösung <3 µm. Damit ist dem Hersteller zufolge eine stabile Messung auf feinste Strukturen möglich.
Das könnte Sie auch interessieren
Sensor & Vision 2024
In Zeiten von Industrie 4.0 spricht niemand mehr vom ‚dummen Sensor‘. Vielmehr ist unbestritten, dass die von modernen Sensoren gesammelten Messwerte wahre Schätze sind. Clever ausgewertet helfen sie bei der Analyse und sind unverzichtbar für die...
mehr...»Produkte des Jahres« - Das E-Paper-Special der Gewinner
Die Gewinner der Leserwahl, die wir Ihnen in dieser interaktiven Sonderausgabe präsentieren, wurden in diesem Jahr erstmalig in einem Live-Event prämiert. Schauen Sie rein und entdecken Sie nicht nur alle Siegerprodukte, sondern auch die Videonews...
mehr...Konfokale Sensoren für die Serienintegration

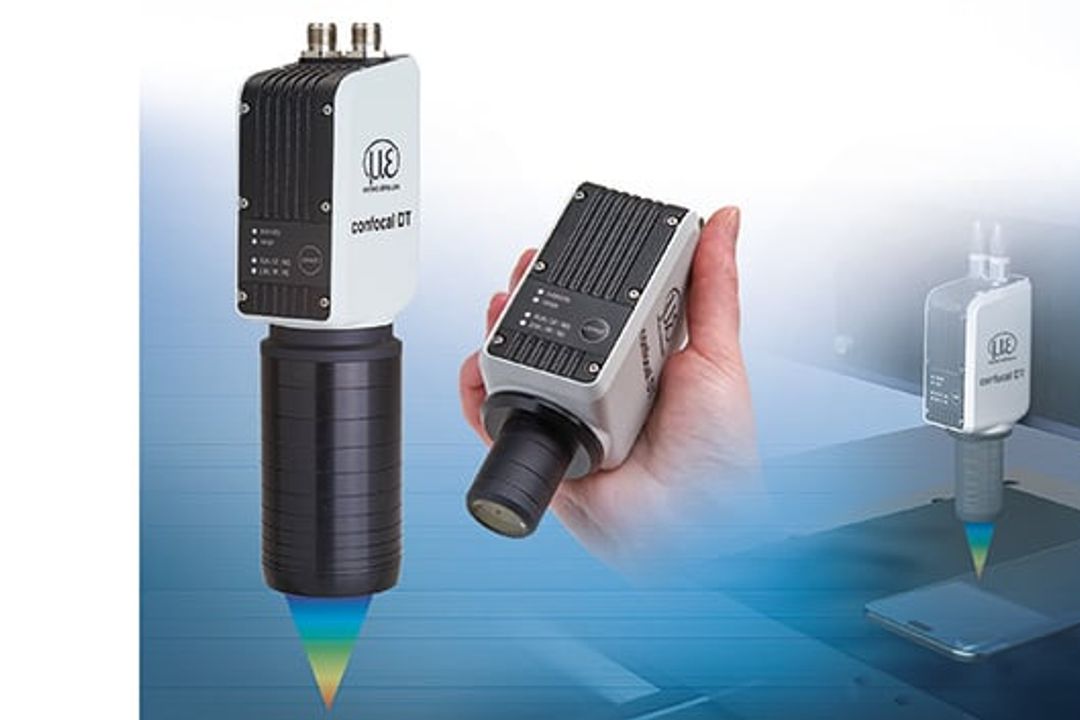

Die konfokalen Kompaktsensoren 'confocalDT IFD2410' und 'confocalDT IFD2415' stehen für eine neue Sensorgeneration von Micro-Epsilon.
mehr...Konfokale Sensoren für die Serienintegration
Die konfokalen Kompaktsensoren 'confocalDT IFD2410' und 'confocalDT IFD2415' stehen für eine neue Sensorgeneration von Micro-Epsilon.
mehr...Das E-Paper-Special: Produkte des Jahres 2024 gesucht
Das haben sie sich verdient: Alle 96 nominierten Produkte aus 12 Kategorien in einem eigenen E-Paper. Blättern Sie durch die einzelnen Bereiche und treffen Ihre persönliche Auswahl. Über die ergänzenden Videonews erfahren Sie außerdem mehr über die...
mehr...Geometrieprüfung von Langprodukten in der Metallindustrie

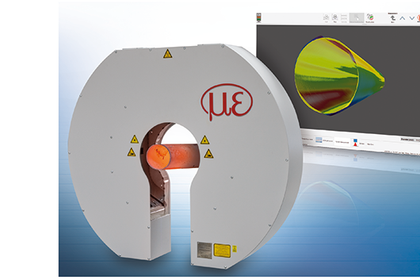

Das ‚DimensionControl Metal Profile Gauge(MPG)‘ von Micro-Epsilon dient automatischen Profilmessungen von Langprodukten aus Stahl, Aluminium und Buntmetall und lässt sich dank hufeisenförmigem Rahmen einfach in die Produktionslinie integrieren.
mehr...Sensor & Vision 2023
Intelligente Sensorik fordert immer auch das reibungslose Zusammenspiel mit Software und umgebenden Systemen. Wie das im Einzelfall aussehen kann, demonstrieren die Beispiele in diesem E-Paper. Hier zeigt sich: Teamplay zählt – in der Sensorik wie...
mehr...Echtes 3D aus einer Hand

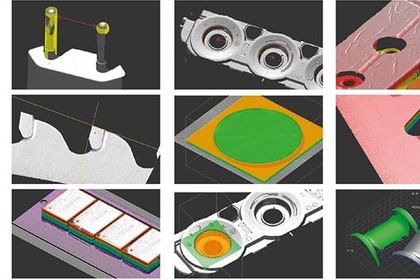

3D-Sensoren allein sind kein Garant für hochgenaue 3D-Messungen – ein abgestimmtes Zusammenspiel von Hard- und Software ist dazu unerlässlich.
