Winkelmessung:
Mit absolutem Messverfahren
Mit dem Winkelmesssystem WMIA erweitert AMO die Systemfamilie Absys um ein Gerät mit absolutem Messverfahren, das insbesondere bei der Kommutierung von Direktantrieben und der Bewertung von Anlagen-Taktzeiten, Produktivität und Anlagensicherheit vorteilhaft ist.

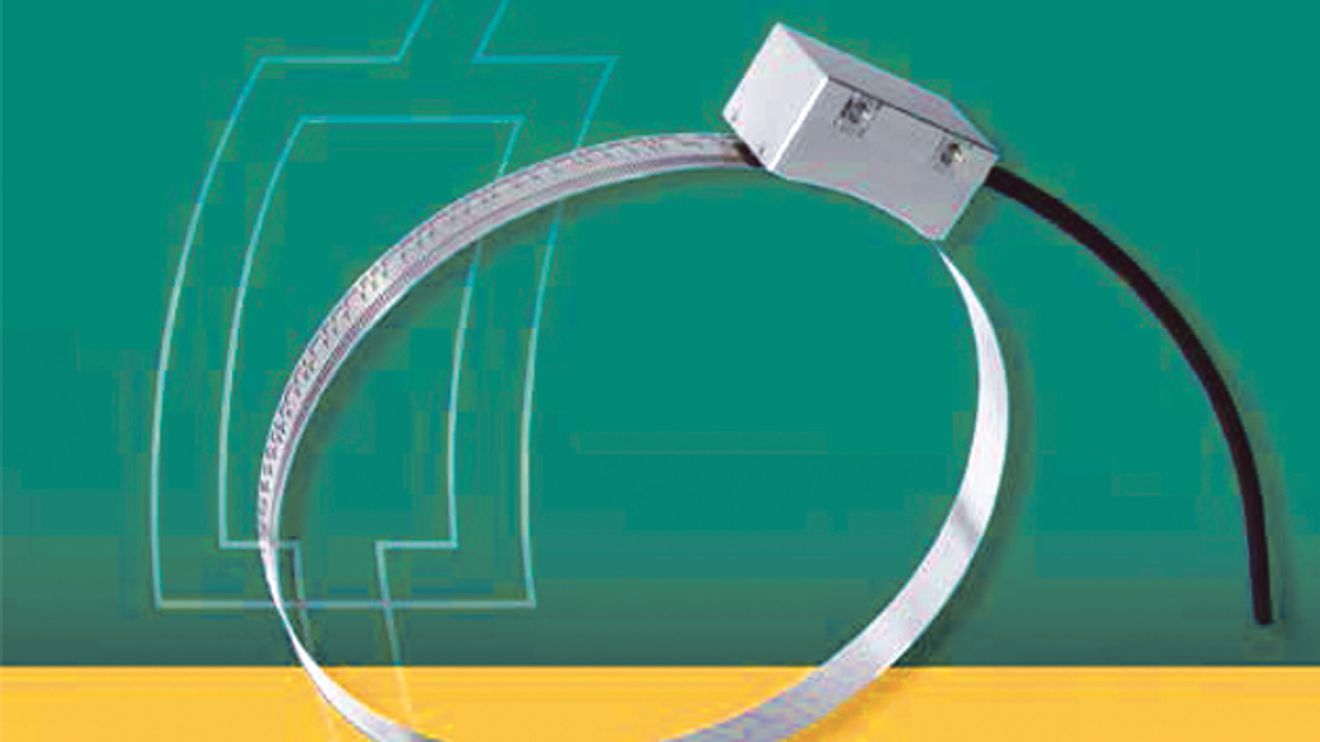

Die Ausführung für die Winkelerfassung besteht aus einer Maßverkörperung (Messflansch) und einem Abtastkopf, der die Sensorik und die komplette Auswerte-Elektronik enthält. Der Messring ist ein geschlossener Stahlstreifen mit eingeätzten Inkremental- und Absolutteilungen, aufgezogen auf einem dünnwandigen Trägerflansch. Über serielle Schnittstellen wie SSI + 1Vss, BiSS/C und Fanuc Interface werden in Echtzeit die absoluten Winkelinformationen an die übergeordnete Steuerung übertragen. Da die Winkelgenauigkeit mit steigendem Messringdurchmesser zunimmt, werden Auflösung und Genauigkeit des Gerätes in Bogenlänge angegeben. Die höchste Auflösung beträgt derzeit 1 oder 0,25 µm und die Genauigkeit bis zu ±3 µm/Umfang.
