Motion Control

Dr. Johannes Kühn | Günter Herkommer,

Vorgedachte Technologiemodule erleichtern das Engineering

Komplexe Maschinenfunktionen lassen sich aufwendig ausprogrammieren – oder aber auch durch 'vorgedachte' Techologiemodule auf einfache Art zusammenstellen. Letzteres spart dem Maschinenbauer wertvolle Engineering-Zeit, die er weitaus sinnvoller in die Weiterentwicklung der Besonderheiten seiner Maschine investieren kann.

© Lenze

Will man Maschinen schneller und effizienter entwickeln, ist es unabdingbar, standardisierte Software zu nutzen. Die Basis hierfür stellt heute der Standard IEC 61131-3 dar. Die Bewegungsführung komplexer Maschinen wird dabei meist mit den Motion-Control-Funktionsbausteinen der PLCopen programmiert. Diese Standards bieten zwar eine solide Software-Basis für die Automatisierung der Maschinen, doch für eine optimale Lösung im Sinne des einfachen Engineerings reicht das nicht aus. Richtig effizient wird die Programmierung erst durch die Verwendung vorgedachter Maschinenlösungen – sprich, wenn nicht nur die PLCopen-Bausteine, sondern ganze Technologiefunktionen als Software-Bausteine zum Einsatz kommen. Hier treffen Methoden aus dem Bereich des Software-Engineerings, der Steuerungs- und Regelungstechnik sowie Prozesswissen aus dem Maschinenbau zusammen.

Unter dem Strich geht es darum, dass der Einsatz standardisierter und wiederverwendbarer Module dem Programmierer Luft verschafft, sich auf die Entwicklung und den Test der besonderen Funktionalitäten einer Maschine zu konzentrieren, die dem OEM einen Technologievorsprung sichern und dem Endanwender letztlich die entscheidenden Kaufanreize liefern. Wie das in der Praxis aussieht, wird im Folgenden exemplarisch am Beispiel ausgewählter Technologiemodule aus dem so genannten FAST-Baukasten von Lenze aufgezeigt. Diese Module nutzen die gleichen standardisierten Schnittstellen, lassen sich beliebig kombinieren und mit eigenen, selbst erstellten Komponenten ergänzen.

Insbesondere in Verpackungsmaschinen kommen häufig zwei Module vor, die selbst erfahrene Automatisierer oftmals vor eine Herausforderung stellen: der Delta-Roboter, der eine Pick&Place-Bewegung (PaP) vollzieht, und der asynchrone Querschneider. In beiden Fällen können vorgedachte Lösungen nicht nur wertvolle Engineering-Zeit sparen, sondern auch für eine Verbesserung der Maschinenleistung sorgen. Es ist beispielsweise möglich, die Genauigkeit des Querschneideprozesses bis an die Grenze der Wiederholgenauigkeit der Maschine zu bringen, indem iterative Lernverfahren auf den periodischen Schnittprozess eines rotierenden Messers angewendet werden.

Anzeige

Der dynamische Delta-Roboter

Mit dem PaP-Modul wird die Greifbewegung durch Angabe statischer Parameter definiert – wie Höhe der Greifbahn, maximale Geschwindigkeit, Beschleunigung und Ruck. Zur Laufzeit werden lediglich Start- und Zielkoordinaten vorgegeben. Die Einrichtung eines Delta-Roboters als PaP-Anwendung ist in kürzester Zeit möglich, da die Sollbahn bei PaP-Bewegungen im Arbeitsraum vorgegeben wird. Dies ist viel einfacher als eine Vorgabe in Achskoordinaten. Welche Bewegung die Antriebe durchführen müssen, braucht den Applikationsingenieur nicht zu kümmern. Er kann sich bei der Eingabe auf Maschinenkoordinaten beschränken. Die Transforma­tion vom Maschinen-Koordinatensystem auf die Antriebsachsen ist bereits im Modul ausprogrammiert. Es sind lediglich einmalig kinematische Parameter wie Getriebefaktoren, Armlängen und Gelenkabstände bei der Inbetriebnahme anzugeben.

Delta-Kinematik für Pick&Place-Anwendungen: Die parallelen Strukturen des Roboters ermög­lichen extrem hohe Beschleunigungen und einen schnellen Maschinentakt.

© Lenze

Zur Laufzeit berechnet das PaP-Modul die Trajektorie (Roboterbahn mit Zeitbezug) nach Angabe der neuen Zielposition. Dabei werden alle kinematischen Begrenzungen von Position, Geschwindigkeit, Beschleunigung und sogar Ruck (erste Ableitung der Beschleunigung) eingehalten. Auf einer leistungsfähigen Maschinensteuerung ist dies in Echtzeit möglich. Der Schlüssel zu einer optimalen Ausnutzung der Hardware liegt dabei nicht nur im Bereich der Reglerparametrierung, sondern vor allem in einer guten Vorsteuerung. Das bedeutet: Dem Antriebsregler wird zusätzlich zur Soll-Position ein Vorsteuerungswert für das Drehmoment übermittelt. Der Antrieb baut das Drehmoment auf, bevor es zu Abweichungen kommt. So entsteht bei einer idealen Vorsteuerung kein Schleppfehler. Für einen einfachen Antrieb genügt es, die Massenträgheit anzugeben; der Antriebsregler kann mit der Beschleunigung die Trägheitsmomente berechnen.

Beispiel für eine modulare Verpackungsmaschine auf Basis von Technologiemodulen.

© Lenze

Für eine Parallelkinematik – wie bei einem Delta-Roboter der Fall – ist eine modellgestützte Berechnung der Momente erforderlich. Dabei werden die als Starrkörper modellierten Arme und der Endeffektor mit allen ihren Massenträgheiten erfasst, um die Antriebsmomente für eine bestimmte Trajektorie zu bestimmen. Für die Berechnung der Momente empfiehlt sich die Aufstellung der Leistungsbilanz nach Jourdain. Sie ist bei komplexen Kinematikern prinzipiell einfacher als die weit verbreitete Vorgehensweise über die Energiebilanz nach Lagrange.
Wird das Modul „Pick&Place“ genutzt, ist es möglich, zusätzlich zu den kinematischen Kenngrößen die Masse des zu handhabenden Produktes anzugeben. Die modellgestützte dynamische Vorsteuerung wird dann einfach aktiviert und die Sollwerte für die Antriebsdrehmomente werden berechnet.

Die zugrundeliegende Funktion wurde in Zusammenarbeit mit dem Institut für Mechatronische Systeme an der Leibniz Universität Hannover entwickelt. Das rechenzeitoptimierte Modell ermöglicht unter Laborbedingungen eine Verminderung der Bahnfehler auf weniger als 10 % des ursprünglichen Fehlers. Dafür wurde das abgebildete Modell sehr genau vermessen. Ein wesentliches Argument für das Verfahren der modellbasierten dynamischen Vorsteuerung ist auch, dass dabei keinerlei zusätzliche Hardwarekosten entstehen. Wird die höhere Bahngenauigkeit nicht gebraucht, lässt sich dieses Verfahren zudem für eine Steigerung der Dynamik und so für eine Verkürzung des Maschinentaktes verwenden.

Der intelligente Querschneider

Querschneiden beschreibt allgemein einen Prozessschritt im Maschinenbau, bei dem ein Endlosmaterial von einer Schneidevorrichtung quer zerteilt oder perforiert wird. Ist die Schnittlänge variabel, so ist die Messerwalze zwischen den Schnittphasen, die eine synchrone Bewegung erfordern, zu verlangsamen oder zu beschleunigen. In diesem Fall wird der Prozess als asynchrones Querschneiden bezeichnet.

Ein solcher Querschneider ist ein Beispiel für eine komplexe Motion-Control-Funktion mit nur einem Freiheitsgrad. Insbesondere am Eintauchbereich – also zu Beginn der Synchronphase – ist die Güte der Bahntreue sehr gut am Schnitt-Ergebnis abzulesen. Schwingt das Messer aufgrund der Rückwirkungen aus dem Prozess, wird der Schnitt unsauber und ungenau.

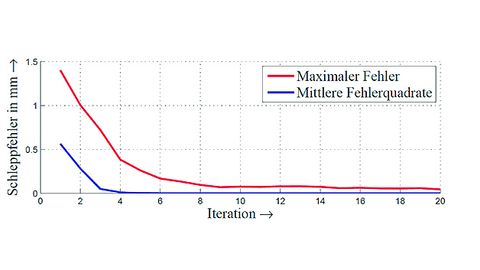

Beispiel für die Verbesserung der Schnittgenauigkeit durch die Anwendung eines iterativen Lernverfahrens. Die Grafik zeigt den maximale Fehler und den mittleren Fehler über den Iterationszyklen.

© Lenze

Eine gute Vorsteuerung kann die Schnittgenauigkeit entscheidend verbessern oder die Maschinengeschwindigkeit steigern. Dafür ist allerdings die Kenntnis des Schnittkraftverlaufs unabdingbar. Während sich der aus der Beschleunigung resultierende Drehmomentverlauf einfach berechnen lässt, ist es nur Experten möglich, die Schnittkraft genau vorherzusagen. Sie hängt von vielen Faktoren ab, wie beispielsweise vom Material oder der Form und der Schärfe des Messers. Auch Abnutzung, Materialveränderungen oder die Temperatur beeinflussen die Schnittkraft, die sich daher nicht pauschal berechnen lässt. Eine modellgestützte Vorsteuerung, die im Beispiel des Delta-Roboters sinnvoll ist, lässt sich beim Querschneider daher nicht einsetzen.

Typischerweise ändert sich die Schnittkraft zwischen den Schnitten nur geringfügig. Ein Mensch würde versuchen, sich die Kraft zu merken und beim nachfolgenden Versuch mit entsprechend mehr Kraft ans Werk gehen. Einen solches Lernverhalten ist auch programmierbar: Beim „Iterativ Learning Control“ (ILC) wird bei einem periodischen Vorgang ein Drehmoment in der ersten Periode erfasst und in den nachfolgenden Zyklen als Vorsteuerungswert verwendet.

Anders als beim klassischen ILC-Verfahren, wie es in der Literatur beschrieben wird, ist es beim Querschneideprozess unbedingt notwendig, den Zeitbezug aufzulösen. Der Querschneideprozess führt zwar zu periodischen Kräften – aber eben nicht über der Zeit, sondern über der Messerposition. Außerdem ermöglicht ein asynchroner Querschneider eine flexible Schnittlänge. Daher ist es nötig, das Verfahren anzupassen. Dem Rechnung tragend, hat Lenze in Zusammenarbeit mit dem Institut für Regelungstechnik an der TU Braunschweig das klassische Verfahren weiterentwickelt und auf den Querschneideprozess angepasst.

Bei Material- oder Messerwechsel sind neue Lernzyklen erforderlich. Die ersten Schnitte sind vergleichsweise ungenau. Im Betrieb jedoch werden die Erfahrungen der vorangegangen Schnitte angewendet. Dafür hat Lenze konkret ein Technologiemodul entwickelt, das das Lernverfahren auf den periodischen Schnittprozess eines rotierenden Messers anwendet. Die Inbetriebnahme ist denkbar einfach, denn eine aufwendige Bestimmung von Maschinenparametern für eine modellgestützte Vorsteuerung ist nicht erforderlich.

Zusammenfassend lässt sich festhalten: Mit vorgedachten Lösungen sind nicht nur Grundfunktionen von Maschinen realisierbar. Auch komplexe Applikationen, wie Pick&Place-Roboter oder Querschneider, lassen sich standardisieren; durch den Einsatz von intelligenten Verfahren aus dem Bereich der Regelungstechnik können die Qualität des Verarbeitungsprozesses sowie die Geschwindigkeit einer Maschine verbessert werden. Die Verwendung von Technologiemodulen trägt zudem dazu bei, Entwicklungs- und Inbetriebnahmezeiten deutlich zu verkürzen und die Qualität der Maschinen-Software zu optimieren. So bleibt dem Maschinenbauer mehr Zeit für das Wesentliche – nämlich den Ausbau des eigenen Technologievorsprungs.
