Näherungsschalter:
Untergebracht im Rotor
Speziell für den Einsatz in Windturbinen entwickelte Contrinex drei induktive Näherungsschalter auf Basis der Sensoren der Serie 600. Die Näherungsschalter vom Typ DW-AD-603-M12-734/733 eignen sich für einen Temperaturbereich von –25 bis +100 °C (Normausführung: –25 bis +75 °C).
Sie sind bündig einbaubar und werden über ein 5 bis 6 m langes PVC-Kabel angeschlossen. Drei dieser Sensoren mit einem Schaltabstand von 2 mm befinden sich im Rotor einer Windenergie-Anlage und ermitteln dort die Nullposition der rotierenden Flügel. Auch die vier Motoren, die für die Rotation des Windrades um die vertikale Achse sorgen, sind mit jeweils vier der M12-Sensoren ausgestattet. Sie dienen hier zur Feststellung der Reset-Position. Ein weiterer induktiver Näherungsschalter detektiert die Nullposition des Rotors – hierfür modifizierte das Unternehmen einen Sensor vom Typ „DW-AD-613-M30“. Der neue Schalter unterscheidet sich von der Standardausführung durch eine maximale Stromlast von 400 mA (Standard: 200 mA) und wird über ein 5 m langes PVC-Kabel angeschlossen. Der Schaltabstand des nicht-bündigen Sensors beträgt 15 mm.
Das könnte Sie auch interessieren
Time-out-Zeiten individuell wählbar
Mit dem MSI-MD-FB stellt Leuze einen Controller zur externen Steuerung von Muting-Abläufen vor. Er wird direkt an der Maschine montiert und benötigt nur eine Leitung zum Schaltschrank.
mehr...Neues im Bereich Erneuerbare Energien
Erneuerbare Energien sind die Zukunft der Energiegewinnung – einen Ausschnitt dessen, was sich in diesem Bereich tut, hat Computer&AUTOMATION in einer Bilderstrecke zusammengefasst.
mehr...Berührungslos per Vibrometer
Offshore-Windparks sind durch Hochspannungs-Gleichstrom-Übertragungssysteme mit dem Festland verbunden. Der durch diese Systeme fließende elektrische Strom erzeugt mechanische Kräfte, die die Konstruktion zum Schwingen anregen. Polytec bietet für...
mehr...Speziell für Windenergieanlagen
Auf Basis der in Bahn- und Industrietechnik eingesetzten 150-W-Wandlerserie 'PCMDS150' hat MTM Power speziell für den Einsatz in Windenergienanlagen den Gleichspannungswandler PCMDS150 350 S24 UK entwickelt. Der Wandler mit einem...
mehr...Angebunden ans Netzleitsystem

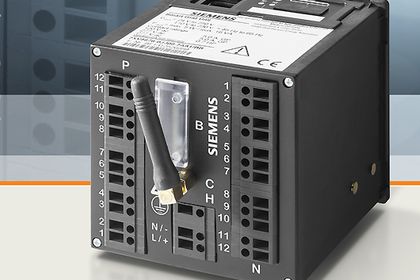

Sicam SGU von Siemens ist ein kommunikationsfähiges Feldgerät, mit dem sich verteilte Energieressourcen kommunikationstechnisch an ein Netzleitsystem oder Energiemanagementsystem anbinden lassen. Eingesetzt als Ein-/Ausgangseinheit können...
mehr...In Webtechnologie aufgebaut
Wind Power Scada (WPS) ist eine flexible, in Webtechnologie aufgebaute SCADA-Lösung von Bachmann. Mit ihr können sich Anlagenbetreiber einen Überblick über gesamte Windparks verschaffen, unabhängig von den verwendeten Endgeräten.
mehr...Photovoltaikanlagen abgesichert
In Photovoltaikanlagen können Kurzschlüsse auf der DC-Seite und daraus resultierende Lichtbögen große Schäden verursachen. Um die Energie des Lichtbogens zu beschränken und Module vor Überströmen zu schützen, empfiehlt es sich, die Module möglichst...
mehr...50 % schneller verkabeln
Mit dem PV-Stick bietet Weidmüller einen Steckverbinder mit Push In-Anschlusstechnik für Photovoltaikanlagen an. Diese Anschlusstechnik spart laut Hersteller rund 50 % Zeit bei der Verkabelung von Solaranlagen.
mehr...Bis 1780 kWp Nennleistung

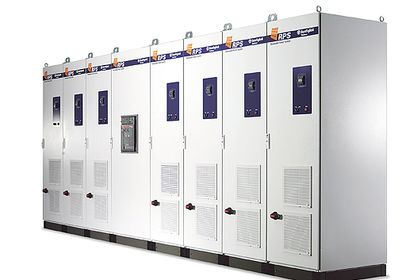

Bonfiglioli hat die Wechselrichterreihe RPS TL erweitert: Herstellerangaben zufolge bringen die beiden neuen Modellvarianten eine Leistungserhöhung um bis zu 12 % und erreichen damit eine Nennleistung pro Einzelsystem mit bis zu sieben MPP-Trackern...
