Produkt-BilderstreckeNeuheiten rund um die Antriebstechnik
Ohne die Antriebstechnik dreht sich – im wahrsten Sinne des Wortes – in den meisten Maschinen und Anlagen gar nichts. Was diese Automatisierungs-Disziplin an aktuellen Neuheiten bereithält, zeigt Computer&AUTOMATION in einer Bilderstrecke.
Mit drei aktuellen Exponaten zu 'SupraMotion' erweitert Festo das Spektrum der bisher gezeigten Lagerungs- und Bewegungsformen. Supraleiter sind Materialien, die unterhalb einer bestimmten Temperatur das Feld eines Permanentmagneten in einem definierten Abstand "einfrieren" können und ihn so schweben lassen. Der entstehende Spalt bleibt in jeder Raumlage stabil. Auf diese Weise lassen sich Objekte ohne Regelungstechnik berührungslos lagern und mit wenig Energieaufwand bewegen.

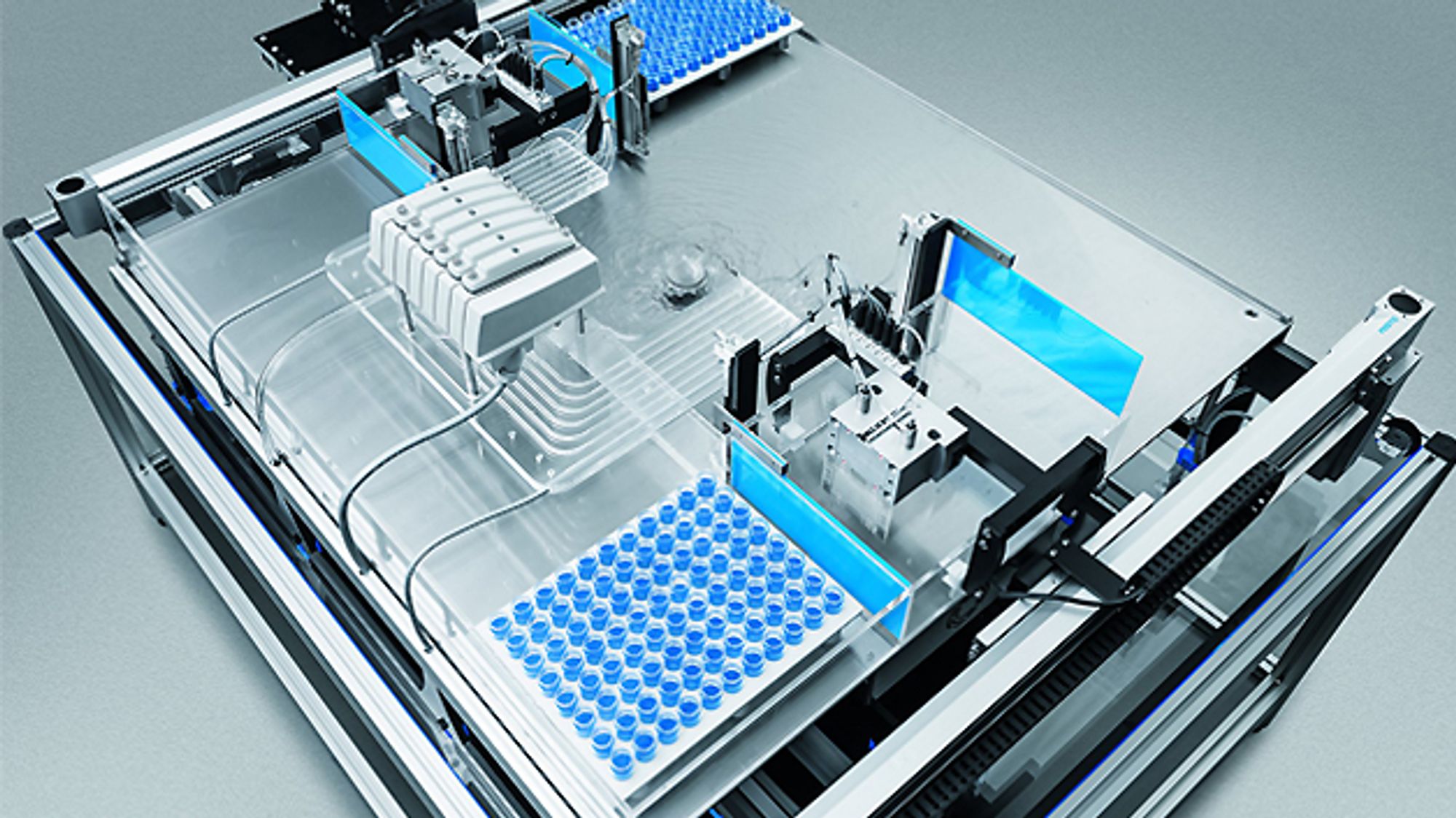

Mit 'SupraJunction' zeigt das Unternehmen den berührungslosen Transport von Objekten über geschlossene Oberflächen hinweg und durch Schleusen hindurch. Zwei Trägerplatten schweben dank an ihrer Unterseite angebrachten Magnetschienen über den Supraleitern. Sie transportieren kleine Glasbehälter auf einem Rundkurs, indem sie von einem Supraleiter-Element auf einem Transportsystem zum nächsten Element auf einem anderen Handlingsystem übergeben werden.
Beim 'SupraGripper' schweben zwei Greifer mit je drei Fingern frei über zwei halbmondförmigen Platten. Mit dieser Technologie könnten zum Beispiel Objekte durch eine Abtrennung hindurch oder in geschlossenen Räumen gegriffen und transportiert werden, was sich zum Beispiel für Reinräume anbietet oder für die Arbeit in Gasen, Vakuum oder in Flüssigkeiten.
'SupraTube' zeigt, wie eine Bewegung in einer Röhre ohne Durchgriff von außen gesteuert ausgeführt werden kann. Dabei ist an den beiden Enden einer mit Flüssigkeit gefüllten, geschlossenen Glasröhre außen jeweils ein Rundkryostat mit Supraleitern angebracht. Innerhalb der senkrecht stehenden Röhre befindet sich ein Magnetpuck, der auf beide Kryostate mit einem Schwebeabstand von etwa 5 mm gepinnt ist und zu Beginn unter dem oberen Kryostaten hängt. Ein Magnetring um die Kryostate wird mit Hilfe eines Schrittmotors in eine Drehbewegung versetzt, die er auf den schwebenden Magneten überträgt. Dieser wird mit einem elektrischen Impuls vom Kryostat abgestoßen und treibt in einer Kreiselbewegung abwärts. Am unteren Ende wird er von dem Supraleiter im anderen Kryostat wieder eingefangen und zentriert.
